RK3588 போர்டு-டு-போர்டு மேம்பாட்டு வாரியம்

போர்டு மேம்பாட்டு வாரியத்திற்கு RK3588 வாரியம் என்றால் என்ன?

RK3588 போர்டு-டு-போர்டு மேம்பாட்டு வாரியம் ஒரு மட்டு வடிவமைப்பை ஏற்றுக்கொள்வதன் மூலமும், தரப்படுத்தப்பட்ட இடைமுகங்களைப் பயன்படுத்துவதன் மூலமும் (எ.கா., PCIE, MXM, அதிவேக பலகை-க்கு-போர்டு இணைப்பிகள்) பயன்படுத்துவதன் மூலம் கோர் போர்டு மற்றும் செயல்பாட்டு துணைப் போர்டுகளுக்கு (கேரியர் போர்டுகள்) இடையே நெகிழ்வான சேர்க்கைகளை இயக்குவதை நோக்கமாகக் கொண்டுள்ளது

ஒருங்கிணைந்த பலகை அல்லது ஒற்றை போர்டு கணினியுடன் ஒப்பிடும்போது, போர்டு- முதல் -போர்டு மதர்போர்டு பின்வரும் முக்கிய நன்மைகளைப் பகிர்ந்து கொள்கிறது:

பாரம்பரிய அபிவிருத்தி வாரியங்களுடன் ஒப்பிடுதல்

RK3588 மேம்பாட்டு வாரியத்தின் முக்கிய அம்சங்கள்

Sog சக்திவாய்ந்த SOC: ராக்ஷிப் RK3588 (8-கோர் கோர்டெக்ஸ்-ஏ 76/ஏ 55, 6 டாப்ஸ் என்.பி.யு)

● மட்டு வடிவமைப்பு: தனிப்பயன் விரிவாக்கத்திற்கான நெகிழ்வான பி 2 பி இணைப்பிகள்

● அதிவேக இடைமுகங்கள்: PCIE 3.0, யூ.எஸ்.பி 3.1, இரட்டை கிகாபிட் ஈதர்நெட், SATA

● மல்டி-டிஸ்ப்ளே: 8K@60fps + 4K@60fps ஒரே நேரத்தில் வெளியீட்டை ஆதரிக்கிறது

● தொழில்துறை -வகுப்பு: -40 ° C முதல் +85 ° C செயல்பாடு

● பணக்கார இடைமுகங்கள்: மினி பிசிஐ, எம் 2 எம் விசை, எம்ஐபிஐ சிஎஸ்ஐ

● பல திரை வெவ்வேறு காட்சி: மூன்று திரை பன்முக காட்சி மற்றும் நான்கு திரை பன்முகக் காட்சியை ஆதரிக்கிறது. HDMI*2; Mipi dsi*2; வகை-சி (டிபி நெறிமுறையை ஆதரிக்கிறது)

தொழில்நுட்ப விவரக்குறிப்புகள்

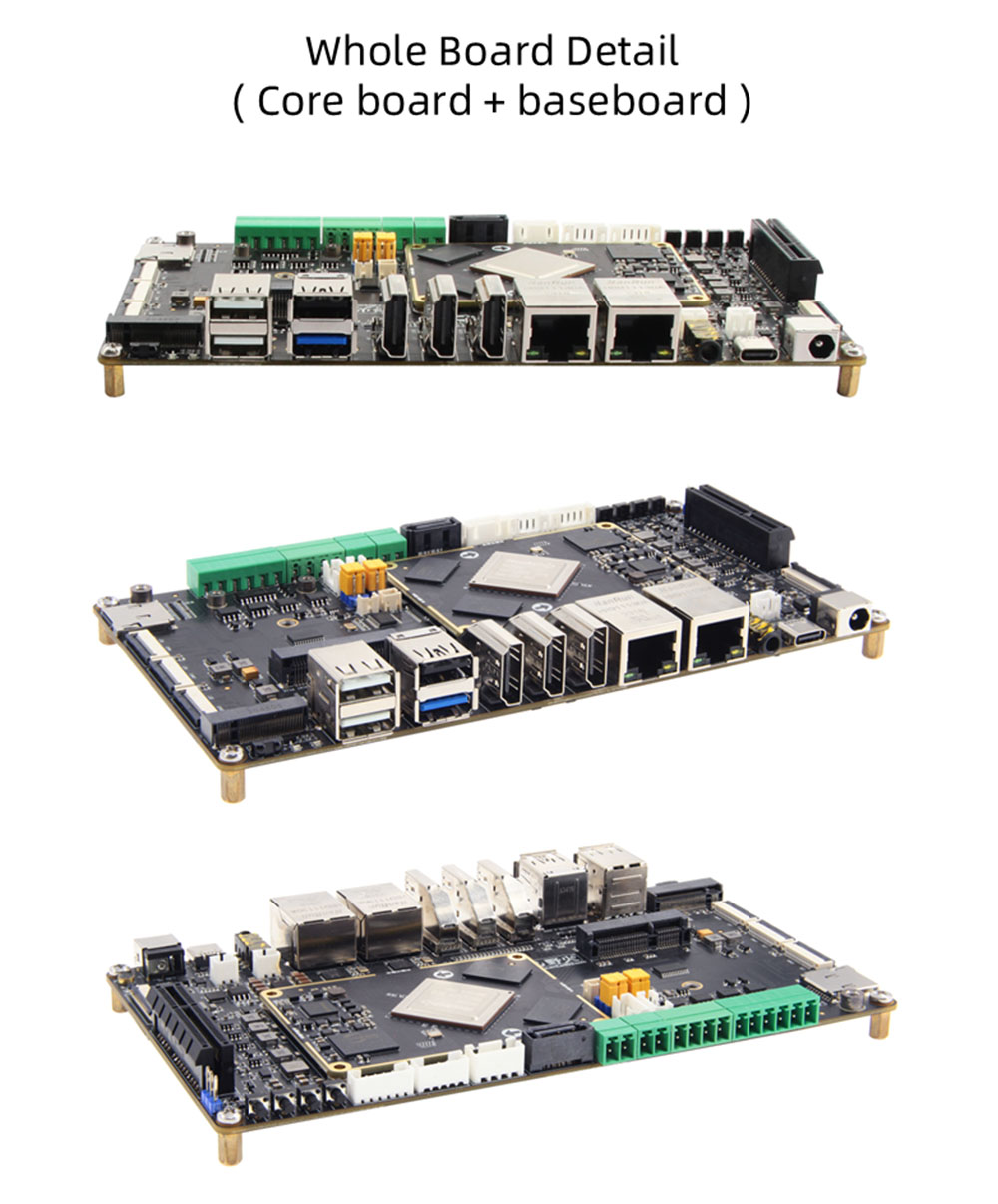

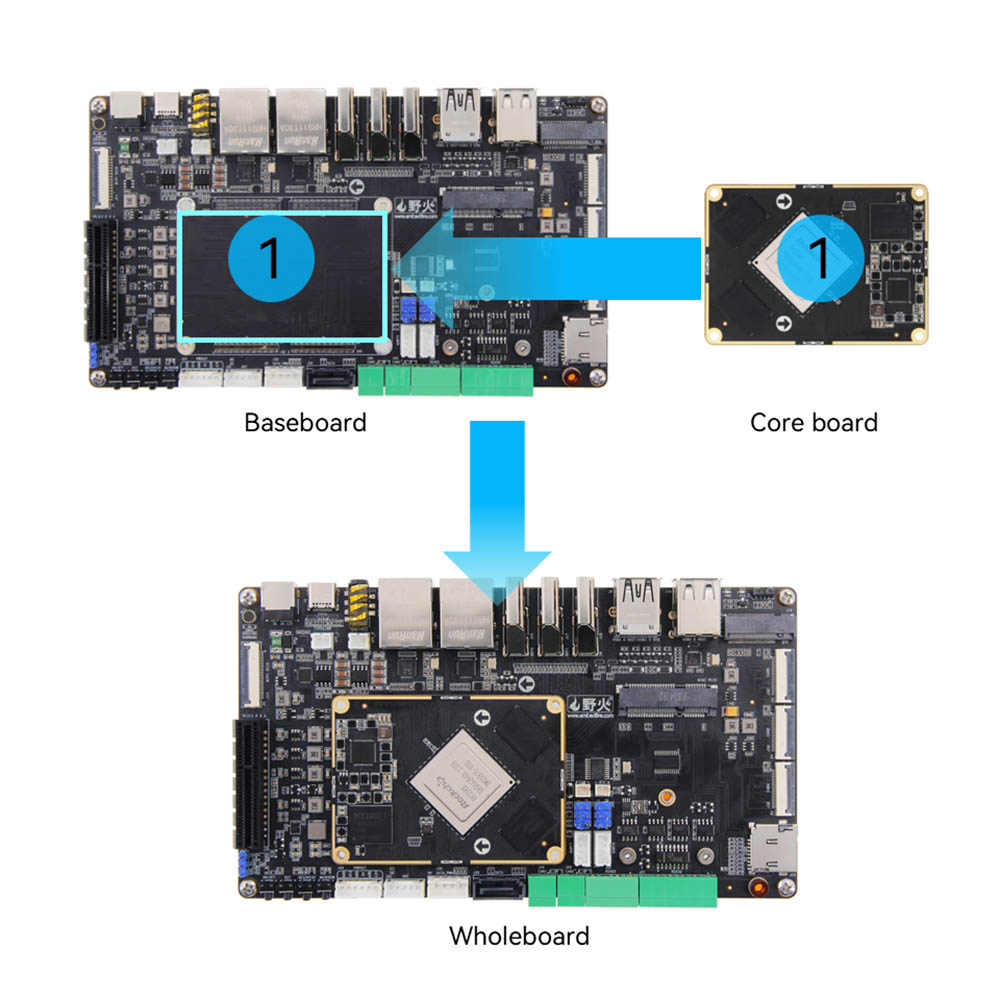

BTB மதர்போர்டு ஒரு கோர் போர்டு மற்றும் ஒரு கேரியர் போர்டு/ பேஸ்போர்டு ஆகியவற்றைக் கொண்டுள்ளது.

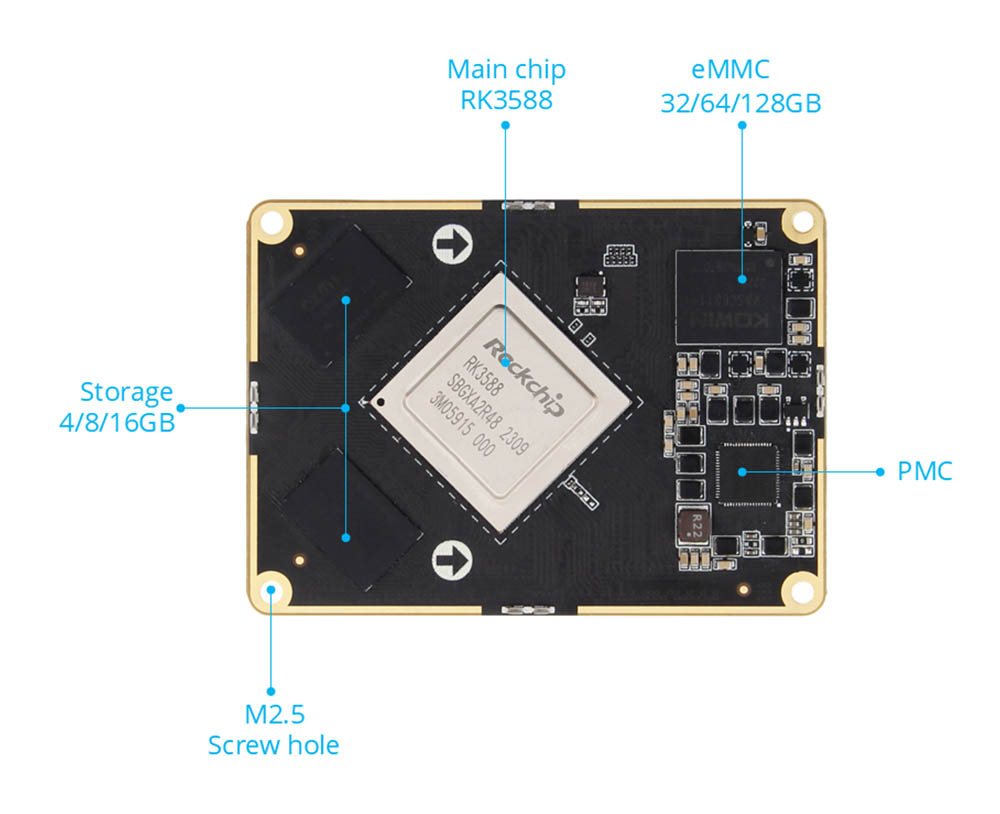

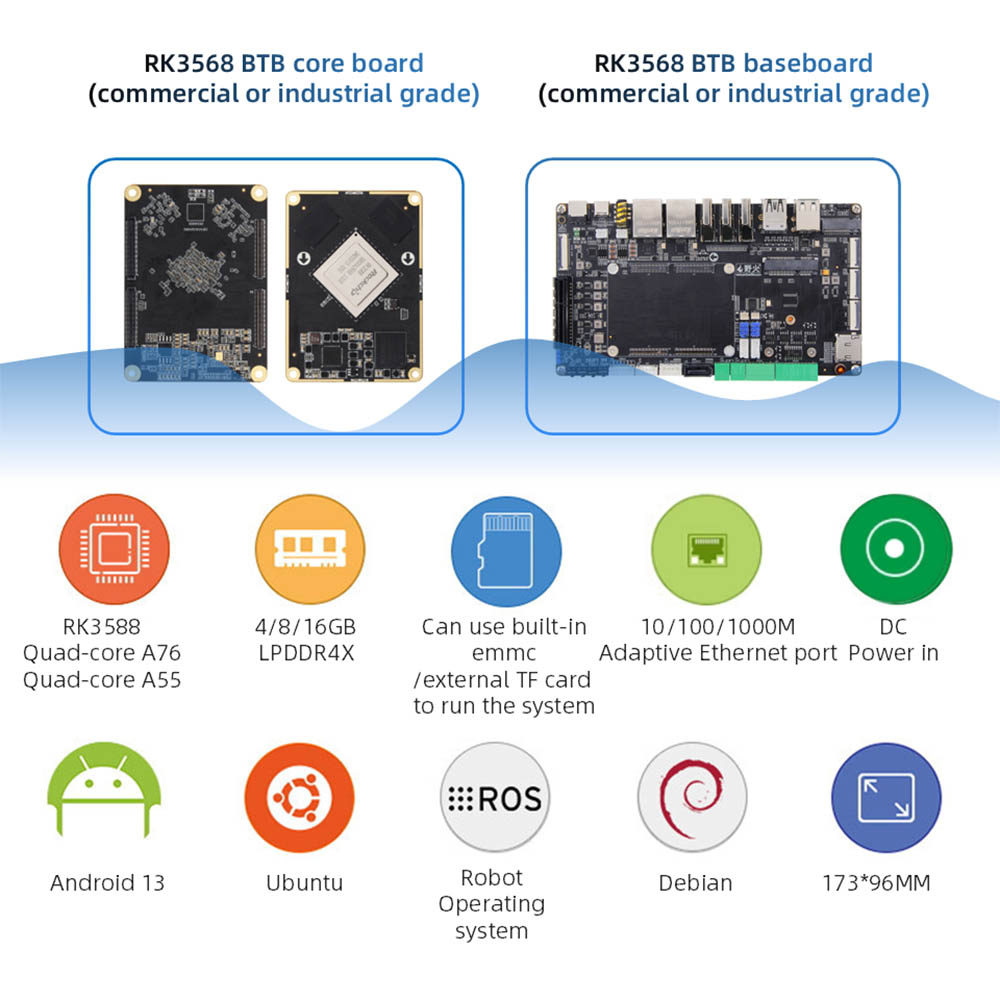

RK3588 கோர் போர்டு அளவுருக்கள்

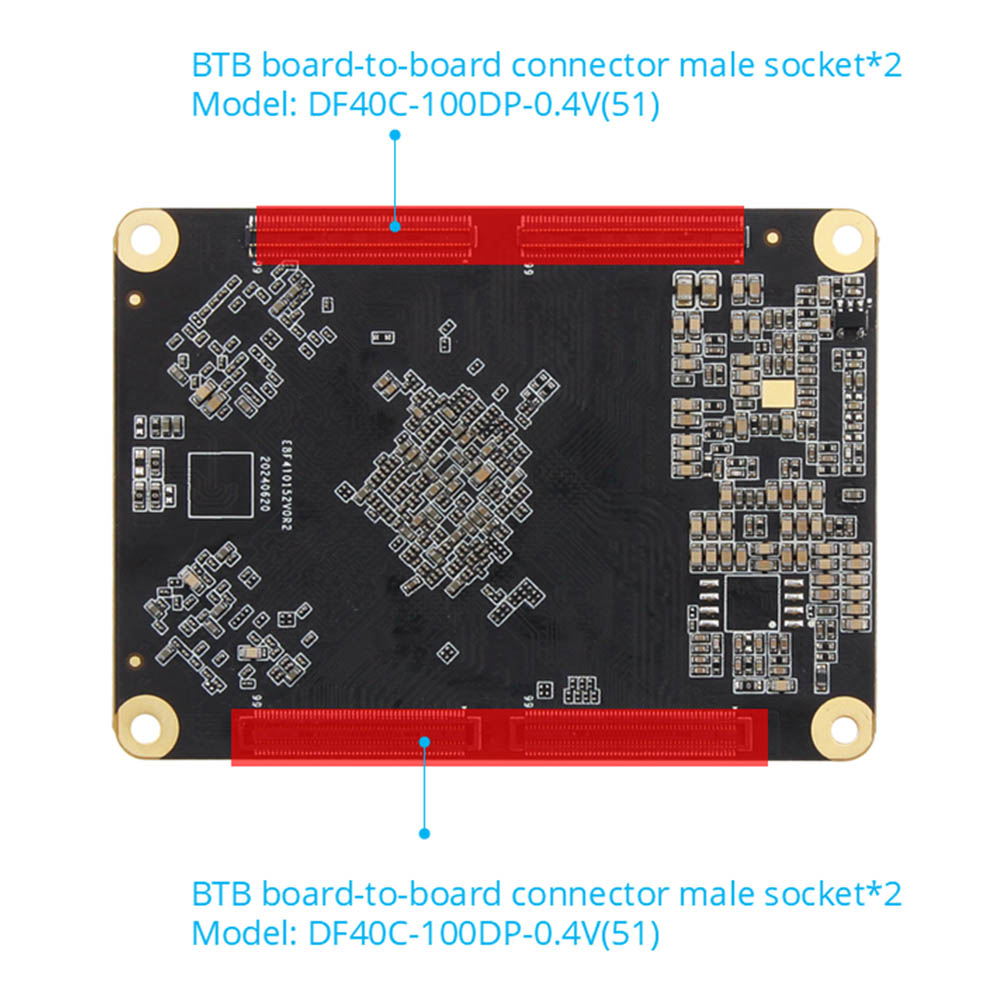

Con இணைப்பு: ஆண் இணைப்பு: DF40C-100DP-0.4V (51) பெண் இணைப்பு: DF40C-100DS-0.4V (51)

Chip முதன்மை சிப்: RK3588 (குவாட் கோர் A76 + குவாட் கோர் A55, MALI-G610, 6TOPS கணினி சக்தி) BTB 400 ஊசிகளுக்கு வழிவகுக்கிறது, 0.5 மிமீ இடைவெளி, அனைத்து I0 க்கும் வழிவகுக்கிறது

● நினைவகம்: 4/8/16 ஜிபி, எல்பிடிடிஆர் 4/4 எக்ஸ்

● சேமிப்பிடம்: 32/64/128 ஜிபி. EMMC

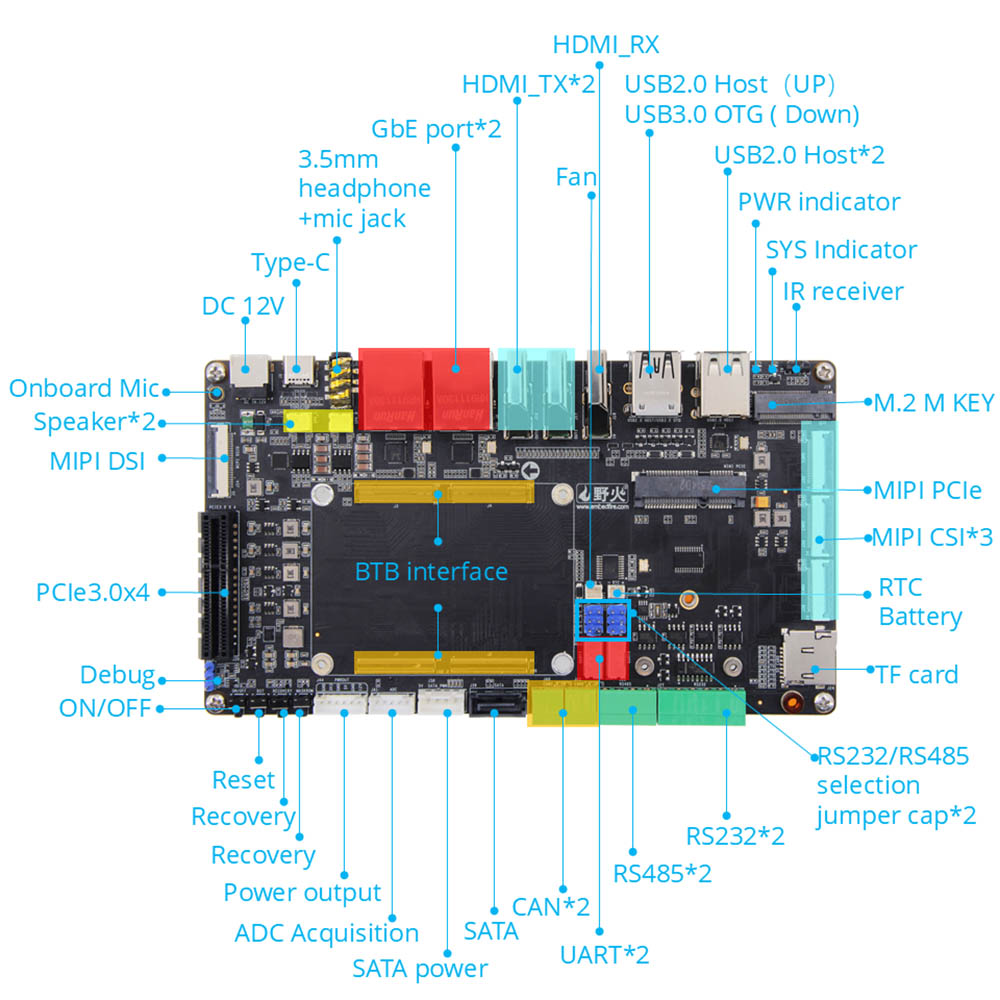

RK3588 பேஸ்போர்டு அளவுருக்கள்

● இணைப்பு: ஆண்: DF40C-100DP-0.4V (51) பெண்: DF40C-100DS-0.4V (51)

Inter பவர் இடைமுகம்: 12 வி@2 ஏ டிசி உள்ளீடு, டிசி இடைமுகம்*1; சக்தி வெளியீட்டு இடைமுகம்*1

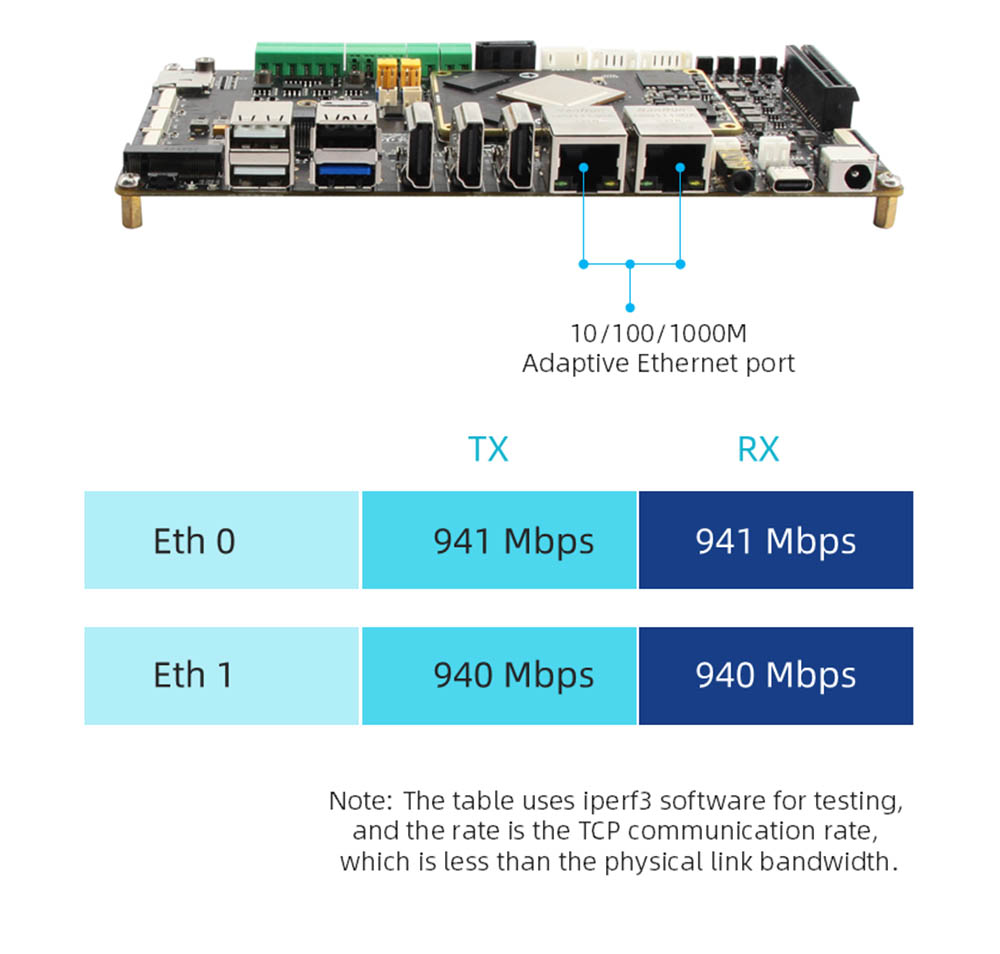

● ஈதர்நெட்: கிகாபிட் நெட்வொர்க் போர்ட்*2, 10/100/1000mbps தரவு பரிமாற்ற வீதத்தை ஆதரிக்கவும்

● HDMI: HDMI12.0 உள்ளீடு*1, 3840x2160@60fps வரை; HDMI2.1 வெளியீடு*2, பிற திரைகளுடன் பல திரைகளை ஆதரிக்கிறது, அதிகபட்ச தீர்மானம் 7680x4320@60Hz (8K தீர்மானம்)

Mi எம்ஐபிஐ-டிஎஸ்ஐ: எம்ஐபிஐ திரை இடைமுகம்*2 (முன்*1, பின்*1), காட்டுத்தீ எம்ஐபிஐ திரையில் செருகப்படலாம், மற்ற திரைகளுடன் பல திரைகளை ஆதரிக்கிறது; ஒற்றை MIPI பயன்முறை அதிகபட்ச தீர்மானம் 1920*1080@60Hz

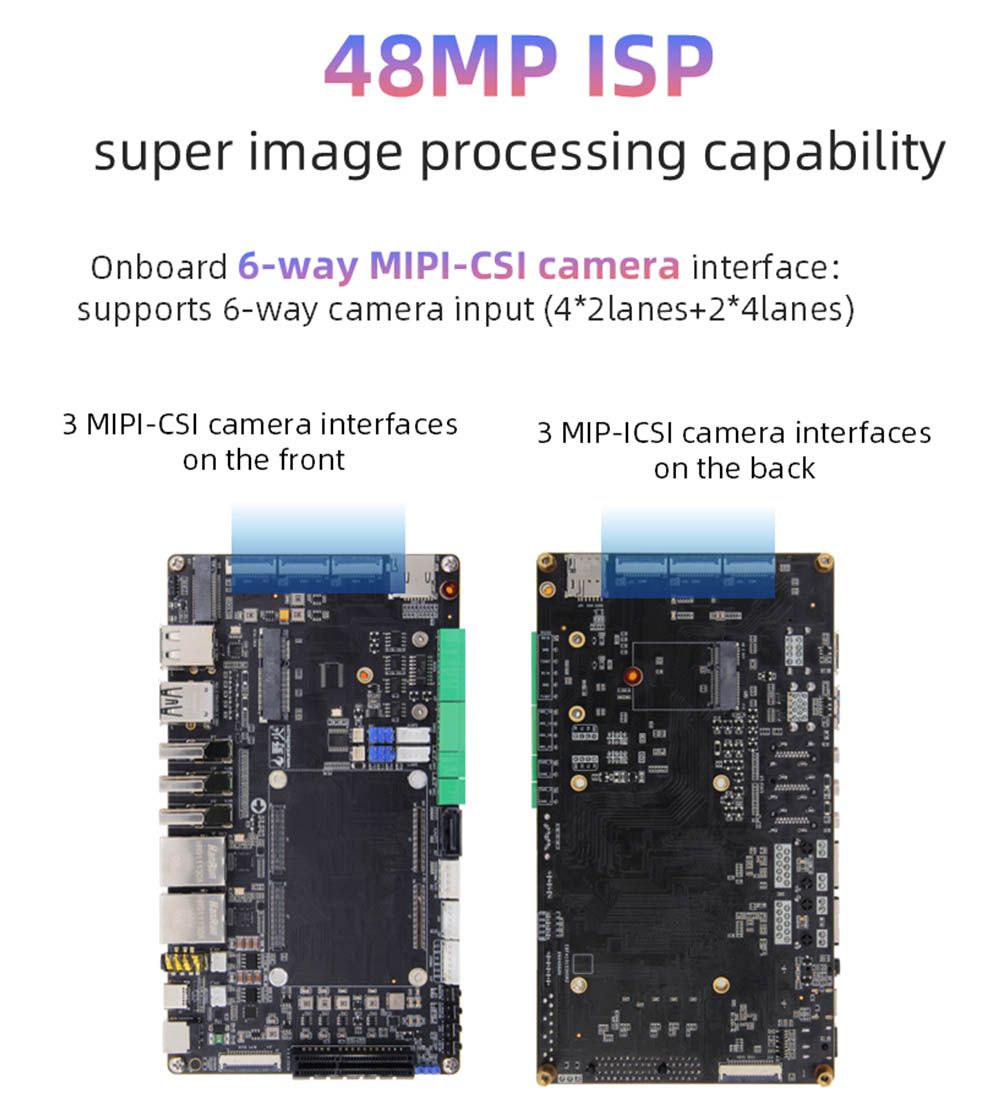

MIPI-CSI: MIPI கேமரா இடைமுகம்*6 (முன்*3, பின்*3), காட்டுத்தீ MIPI கேமராவில் செருகப்படலாம்

USB2.0: USB-HOSTTYPE-A இடைமுகம்*3

USB3.0: USB-OTGTYPE-A இடைமுகம்*1; வகை-சி இடைமுகம்*1, ஃபார்மஸ்பெர் எரியலுக்கு பயன்படுத்தப்படலாம், டிபி 1.4 நெறிமுறையை ஆதரிக்கிறது

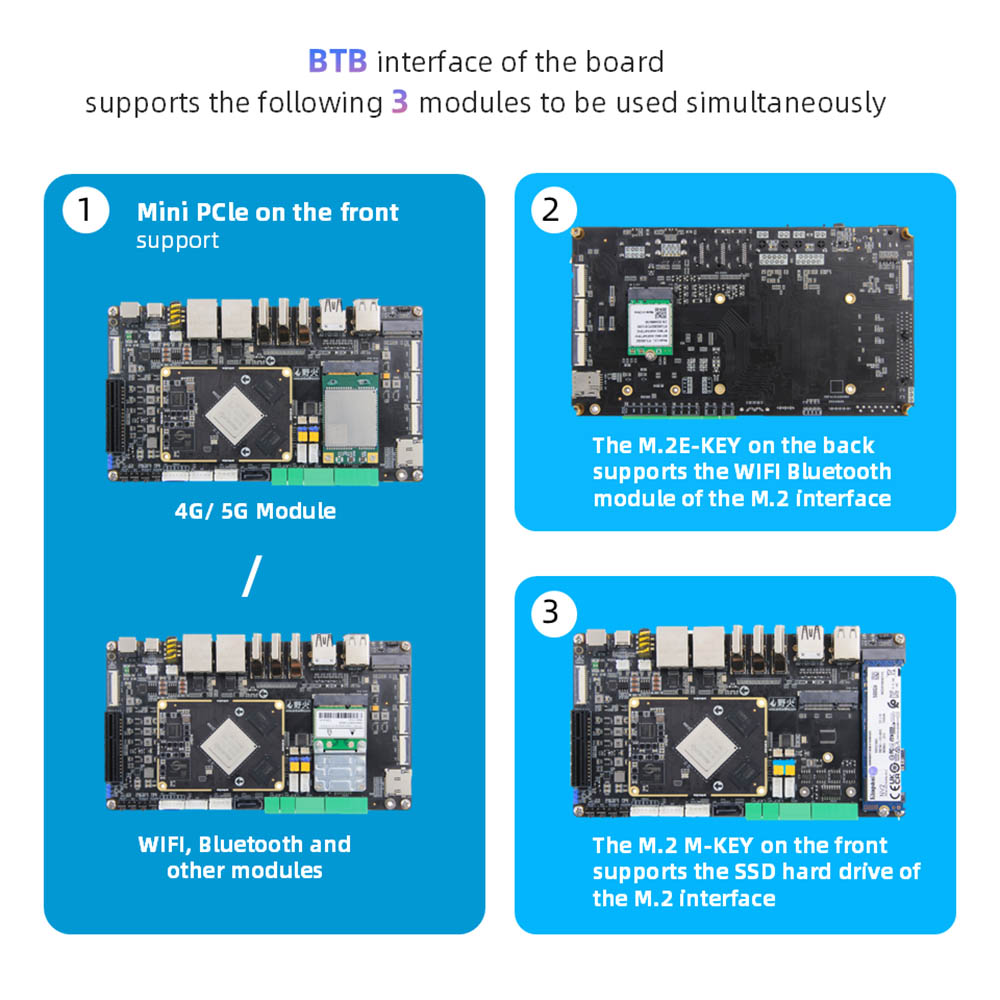

● pcle இடைமுகம்: மினி-பைக்கிள் இடைமுகம்*1, முழு-உயர அல்லது அரை உயர வைஃபை நெட்வொர்க் அட்டை, 4 ஜி தொகுதி அல்லது பிற மினி-பில் இடைமுக தொகுதி: pcle3.0x4 இடைமுகம்*1 உடன் பயன்படுத்தப்படலாம்

● M.2 இடைமுகம்: M.2EKEY இடைமுகம்*1, M.2 E-KEY வயர்லெஸ் நெட்வொர்க் கார்டு தொகுதியை ஆதரிக்கிறது; M.2 M விசை இடைமுகம்*1, M.2 M-KEY PCEL3.0*4Lanes விவரக்குறிப்பு 2280 வன் வட்டு

அட்டை வைத்திருப்பவர்: மைக்ரோ எஸ்டி (டிஎஃப்) அட்டை வைத்திருப்பவர்*1, 512 ஜிபி வரை TF அட்டை துவக்க முறையை ஆதரிக்கிறது

Card சிம் கார்டு வைத்திருப்பவர்: சிம் கார்டு ஹோல்டர்*1, சிம் கார்டு செயல்பாடு 4 ஜி தொகுதியுடன் பயன்படுத்தப்பட வேண்டும்

● SATA இடைமுகம்: நிலையான SATA இடைமுகம்*1; SATA சக்தி இடைமுகம்*1, 12 வி வெளியீட்டை ஆதரிக்கிறது

● கேன்: முடியும்*2

● ADC: ADC கையகப்படுத்தல் இடைமுகம்*1

Ser சீரியல் போர்ட் பிழைத்திருத்த:

Ser சீரியல் போர்ட்*1 (UART2), இயல்புநிலை அளவுரு 1500000-8-N-1; UART SERIAL PORT*2 (UART7 & UART9); RS232*2 (UART4 & UART7);

● RS485*2 (UART4 & UART7); Rs232/rs485 தேர்வு ஜம்பர் இடைமுகம்*2

● ஆடியோ: உள் மைக் மைக்ரோஃபோன்*1; SPK ஸ்பீக்கர் இடைமுகம்*2, 3W பவர் ஸ்பீக்கர் தலையணி வெளியீடு + மைக்ரோஃபோன் உள்ளீடு 2-இன் -1 இடைமுகம்*1 ஐ இணைக்க முடியும்

● பொத்தான்: ஆன்/ஆஃப் பொத்தான்*1; முகமூடி பொத்தான்*1; மீட்பு பொத்தான்*1; மீட்டமை பொத்தானை*

Led எல்.ஈ.டி: சக்தி காட்டி*1; கணினி காட்டி*1

● அகச்சிவப்பு பெறுநர்: அகச்சிவப்பு ரிமோட் கண்ட்ரோல் செயல்பாட்டை ஆதரிக்கவும்

● RTC: RTC பவர் சாக்கெட்*1

● விசிறி இடைமுகம்: 5 வி அல்லது 12 வி விசிறி குளிரூட்டலின் நிறுவலை ஆதரிக்கவும்

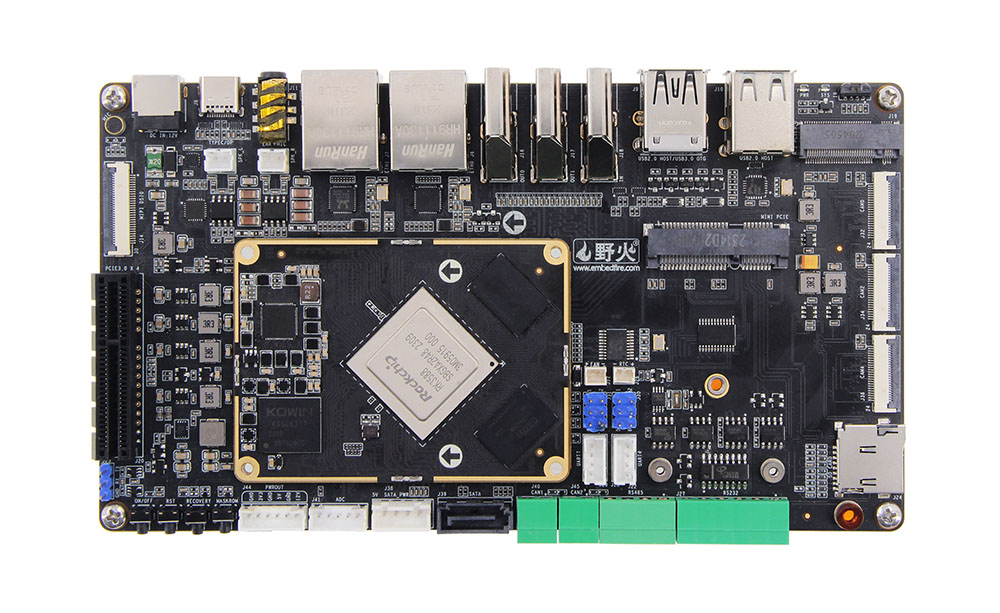

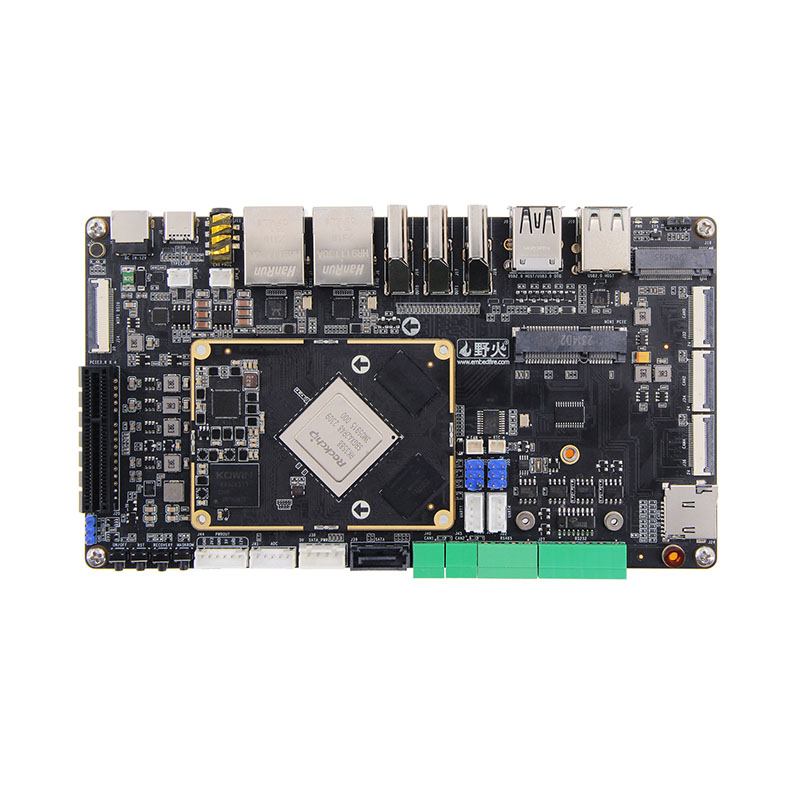

RK3588 போர்டு விவரங்கள்

வழக்கமான பயன்பாடுகள்

● AI எட்ஜ் கம்ப்யூட்டிங் ： ஸ்மார்ட் செக்யூரிட்டி ， ஸ்மார்ட் போக்குவரத்து ， ஸ்மார்ட் சிட்டி, வீடியோ பகுப்பாய்வு.

Industrial தொழில்துறை ஆட்டோமேஷன்: பி.எல்.சி கட்டுப்பாடு, இயந்திர பார்வை.

● ரோபாட்டிக்ஸ்: AI- இயங்கும் தன்னாட்சி வழிசெலுத்தல்.

● இன்-வாகன பயன்பாடுகள் ： இன்-கார் பொழுதுபோக்கு அமைப்பு, கார் வழிசெலுத்தல் அமைப்பு.

● டிஜிட்டல் சிக்னேஜ்: 8 கே பல திரை விளம்பரம்.

Acception மருத்துவ உபகரணங்கள்: மருத்துவ எண்டோஸ்கோப்புகள், அல்ட்ராசவுண்ட் இமேஜிங் அமைப்புகள்

பதிவிறக்கங்கள் மற்றும் ஆதரவு

● டேட்டாஷீட் பி.டி.எஃப்

● வன்பொருள் பயனர் கையேடு

● லினக்ஸ்/ஆண்ட்ராய்டு ஆவணம்

Techn தொழில்நுட்ப ஆதரவைத் தொடர்பு கொள்ளுங்கள்

தனிப்பயனாக்கலில் ஆர்வமா? இப்போது இலவச ஆலோசனையைப் பெறுங்கள்!
