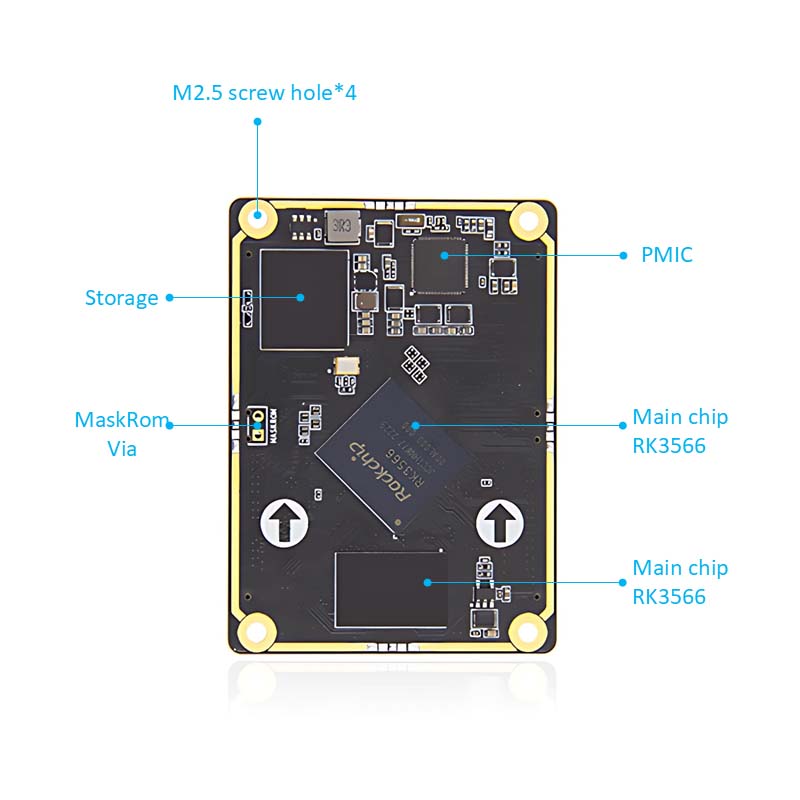

ராக்சிப் ஆர்.கே 3566 பி.டி.பி கோர் போர்டு

1. ராக்ஷிப் ஆர்.கே 3566 பி.டி.பி கோர் போர்டை உயர் செயல்திறன் கொண்ட ஒற்றை போர்டு கணினியாகவும், காட்சி, கட்டுப்பாடு, நெட்வொர்க் டிரான்ஸ்மிஷன், கோப்பு சேமிப்பு, எட்ஜ் கம்ப்யூட்டிங் மற்றும் பிற காட்சிகளுக்கு உட்பொதிக்கப்பட்ட மதர்போர்டாகவும் பயன்படுத்தலாம்.

2. ராக்சிப் ஆர்.கே 3566 ஐ பிரதான சில்லைப் பயன்படுத்தி, இது 22 என்எம் செயல்முறை தொழில்நுட்பத்தை ஏற்றுக்கொள்கிறது, 1.8GHz வரை ஒரு முக்கிய அதிர்வெண், குவாட் கோர் 64-பிட் கார்டெக்ஸ்-ஏ 55 செயலி மற்றும் மாலிக் 522EE கிராபிக்ஸ் செயலி ஆகியவற்றுடன் ஒருங்கிணைக்கப்பட்டு, 4 கே டிகோடிங் மற்றும் 1080p குறியாக்கத்தை ஆதரிக்கிறது.

3. தேர்வு செய்ய பலவிதமான நினைவகம் மற்றும் சேமிப்பக சேர்க்கைகளை வழங்குதல், உள் வன்பொருள் உள்ளமைவு சீரானது, மற்றும் பயன்பாட்டு வரம்பு அகலமானது.

4. உள்ளமைக்கப்பட்ட சுயாதீன NPU கணினி சக்தி 1 டாப்ஸை அடையலாம், இது இலகுரக செயற்கை நுண்ணறிவு AI பயன்பாடுகளுக்கு பயன்படுத்தப்படலாம்.

5.

6. மெயின்ஸ்ட்ரீம் ஆண்ட்ரியோட் 11, டெபேன், உபுண்டு இயக்க முறைமை படங்களை அதிகாரப்பூர்வமாக ஆதரிக்கிறது, மேலும் பல்வேறு பயன்பாட்டு சூழல்களுக்கு பயன்படுத்தலாம்.

7. முற்றிலும் திறந்த மூல, உத்தியோகபூர்வ பயிற்சிகள், முழுமையான எஸ்.டி.கே இயக்கி மேம்பாட்டு கருவிகள், வடிவமைப்பு திட்டங்கள் மற்றும் பிற வளங்களை வழங்குதல், நீங்கள் பார்வையற்ற இடங்கள் இல்லாமல் எளிதாக தொடங்கலாம்.

தயாரிப்பு அம்சங்கள்

1. இலவச SDK

2. போர்டு கட்டமைப்பிற்கு போர்டு. RK3566 RK3568 இரண்டு முக்கிய பலகைகள் இணக்கமானவை

3. பல திரை இடைமுகங்களை ஆதரிக்கிறது, 4K60 பிரேம் வெளியீட்டை ஆதரிக்கிறது. HDMI, MIPI DSI, EDP, LVDS ஐ ஆதரிக்கிறது

4. உள்ளமைக்கப்பட்ட சுயாதீன NPU, கம்ப்யூட்டிங் பவர் 1 டாப்ஸை அடையலாம்

5. பல உள்ளமைவுகள்: 1/2/4/8 ஜிபி எல்பிடிடிஆர் 4; 8/32/64/128 ஜிபி ஈ.எம்.எம்.சி.

6. 4 கே டிகோடிங்; கிகாபிட் ஈதர்நெட் போர்ட்; USB3.0

7. தொழில்நுட்ப ஆதரவை வழங்குதல்

தயாரிப்பு அளவுருக்கள்

கோர்-போர்டு அளவுருக்கள்

இணைப்பான்: 260pins ddr4 இணைப்பு, மாதிரி: ASOA826-H2SB-7H

பிரதான சிப்: RK3566 (குவாட் கோர் கோர்டெக்ஸ்-ஏ 55, 1.8GHz, மாலி-ஜி 52)

IO: 260 தங்க விரல்கள், 0.5 மிமீ இடைவெளி, அனைத்து I0 ஐ வழிநடத்துங்கள்

நினைவகம்: 1/2/4/8 ஜிபி, எல்பிடிடிஆர் 4/4 எக்ஸ், 1056 மெகா ஹெர்ட்ஸ்

சேமிப்பிடம்: 8/32/64/128 ஜிபி, ஈ.எம்.எம்.சி.

பேஸ்போர்டு அளவுருக்கள்

இணைப்பான்: 260pins ddr4 இணைப்பு, மாதிரி: ASOA826-H2SB-7H

சக்தி இடைமுகம்: 12V@1A (1A மற்றும் அதற்கு மேல்) DC உள்ளீடு, DC இடைமுகம்

ஈதர்நெட்: 10/100/1000 மீ அடாப்டிவ் ஈதர்நெட் போர்ட்

HDMI: HDMI2.0 திரை இடைமுகம்*1, அதிகபட்ச தெளிவுத்திறன் 4096*2160@60Hz

எல்விடிஎஸ்: எல்விடிஎஸ் திரை இடைமுகம்*1, ஒற்றை சேனல் 8 பிட்

MIPI-DSI: MIPI திரை இடைமுகம்*1; ஒற்றை MIPI பயன்முறை அதிகபட்ச தீர்மானம் 1920*1080@60Hz

MIPI-CSI: MIPI கேமரா இடைமுகம்*2, சொருகக்கூடிய IMX415/OV8858 கேமரா

EDP: EDP1.3 திரை இடைமுகம்*1, EDP டச் இடைமுகம்*1

USB2.0: வகை-ஒரு இடைமுகம்*3 (ஹோஸ்ட்); ஃபார்மஸ்பெர் எரியும் இடைமுகத்திற்கு வகை-சி இடைமுகம்*1 (OTG)

USB3.0: வகை-ஒரு இடைமுகம்*1 (ஹோஸ்ட்)

வைஃபை+புளூடூத்: ஆன் போர்டு வைஃபை புளூடூத் தொகுதி, மாதிரி: ஆர்.டி.எல் 8821 சி.யு.

Pcle இடைமுகம்: மினி-பில் இடைமுகம், முழு-உயர அல்லது அரை உயர வைஃபை நெட்வொர்க் அட்டை, 4 ஜி தொகுதி அல்லது பிற மினி-பெக்கிள் இடைமுக தொகுதி மூலம் பயன்படுத்தப்படலாம்

சிம் கார்டு வைத்திருப்பவர்: சிம் கார்டு செயல்பாடு 4 ஜி தொகுதிடன் பயன்படுத்தப்பட வேண்டும்

1²C: 1²C*2

சீரியல் போர்ட்: பிழைத்திருத்த சீரியல் போர்ட்*1 (UART2) இயல்புநிலை அளவுரு 1500000-8-N-1; LVTTL சீரியல் போர்ட்*2 (UART7 & UART9); RS232*2 (UART3 & UART4); RS485*2 (UART1 & UART6)

TF அட்டை வைத்திருப்பவர்: 512GB வரை கணினியைத் தொடங்க மைக்ரோ SD (TF) கார்டை ஆதரிக்கவும்

ஆடியோ: ஆடியோ வெளியீடு, 3.5 மிமீ ஆடியோ ஜாக்*1 (பச்சை); ஆடியோ உள்ளீடு, 3.5 மிமீ ஆடியோ ஜாக்*1 (சிவப்பு) மைக் மைக்ரோஃபோன் இடைமுகம்*1

SPK பேச்சாளர் இடைமுகம்*1, 1W பவர் ஸ்பீக்கரை இணைக்க முடியும்

பொத்தான்கள்: சக்தி பொத்தான்; முகமூடி பொத்தான்; மீட்பு பொத்தானை

அகச்சிவப்பு பெறுநர்: அகச்சிவப்பு ரிமோட் கண்ட்ரோல் செயல்பாட்டை ஆதரிக்கிறது

ஆர்.டி.சி: ஆர்.டி.சி பவர் சாக்கெட்*1

விசிறி இடைமுகம்: 5 வி விசிறி குளிரூட்டலை நிறுவுவதை ஆதரிக்கிறது
