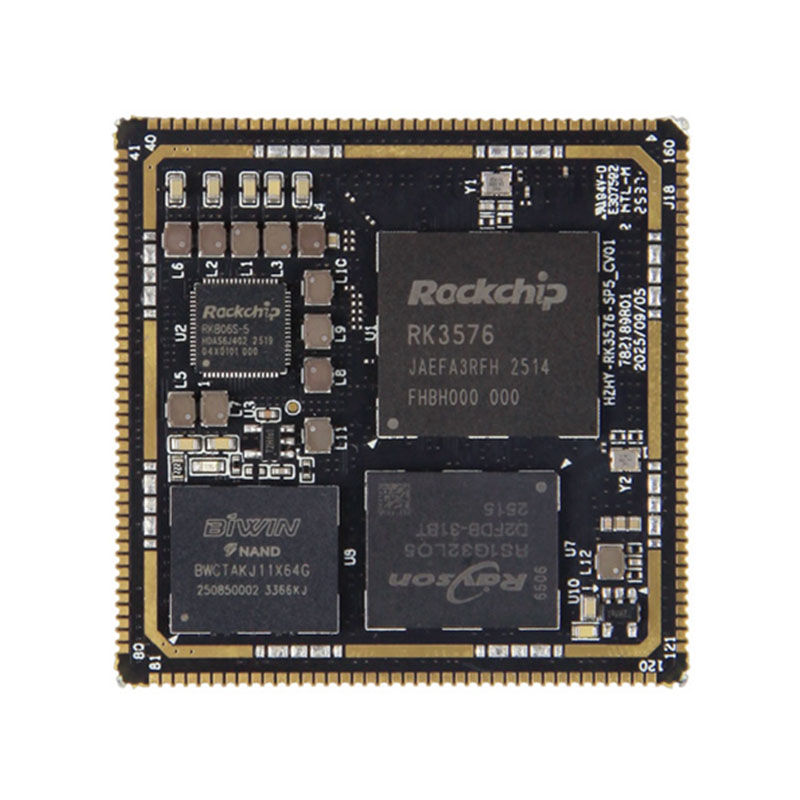

ராக்சிப் RK3576 SOM

RK3576 SOM இன் மையத்தில் ஒரு சக்திவாய்ந்த octa-core CPU உள்ளமைவு உள்ளது, இதில் நான்கு Cortex-A72 கோர்கள் 2.2GHz மற்றும் நான்கு Cortex-A53 கோர்கள் 1.8GHz இல் இயங்கும். இந்த big.LITTLE பன்முகத்தன்மை வாய்ந்த கட்டிடக்கலை நுண்ணறிவு சுமை சமநிலையை செயல்படுத்துகிறது, சிக்கலான பல பணிகளுக்கு சிறந்த செயல்திறனை உறுதி செய்கிறது, அதே நேரத்தில் நீட்டிக்கப்பட்ட செயல்பாட்டிற்கான ஆற்றல் திறனை மேம்படுத்துகிறது-கடுமையான ஆற்றல் தேவைகள் கொண்ட தொழில்துறை சூழல்களுக்கு முக்கியமானது.

6TOPS@INT8 NPU உடன் பொருத்தப்பட்டிருக்கும், RK3576 SOM ஆனது சாதனத்தில் AI அனுமானத்தில் சிறந்து விளங்குகிறது. இது INT4, INT8 மற்றும் FP16 உள்ளிட்ட கலப்பு-துல்லியமான செயல்பாடுகளை ஆதரிக்கிறது, மேலும் TensorFlow மற்றும் PyTorch போன்ற முக்கிய ஆழமான கற்றல் கட்டமைப்புகளுடன் முழுமையாக இணக்கமாக உள்ளது. கிளவுட் கம்ப்யூட்டிங், தாமதத்தைக் குறைத்தல் மற்றும் தரவு தனியுரிமையை மேம்படுத்துதல் ஆகியவற்றைச் சார்ந்து இல்லாமல் கணினி பார்வை, பேச்சு அங்கீகாரம் மற்றும் விளிம்பு பகுப்பாய்வு போன்ற AI பயன்பாடுகளை டெவலப்பர்கள் தடையின்றி பயன்படுத்த இது அனுமதிக்கிறது.

ஒருங்கிணைக்கப்பட்ட Mali‑G52 MC3 GPU ஆனது SOM இன் மல்டிமீடியா மற்றும் கிராபிக்ஸ் திறன்களை மேலும் மேம்படுத்துகிறது. OpenGL ES 3.2 மற்றும் Vulkan 1.2 போன்ற தொழில்துறை தரநிலைகளை ஆதரிக்கிறது, இது மென்மையான 3D ரெண்டரிங், உயர்-வரையறை வீடியோ செயலாக்கம் மற்றும் மேம்பட்ட UI காட்சிப்படுத்தல் ஆகியவற்றை செயல்படுத்துகிறது-தொழில்துறை HMI, டிஜிட்டல் சிக்னேஜ் மற்றும் அறிவார்ந்த கண்காணிப்பு அமைப்புகள் போன்ற பயன்பாடுகளுக்கு ஏற்றது.

தொழில்துறை தர தீர்வாக, RK3576 SOM ஆனது தொழில்துறை சூழல்களின் கடுமையான தேவைகளை பூர்த்தி செய்யும் வகையில் வடிவமைக்கப்பட்டுள்ளது, இது கடுமையான சூழ்நிலையிலும் நிலையான செயல்பாட்டை உறுதி செய்கிறது. தனிப்பயன் இடைமுக உள்ளமைவுகள், நினைவக விருப்பங்கள் மற்றும் மென்பொருள் தேர்வுமுறை உட்பட உங்கள் குறிப்பிட்ட திட்டத் தேவைகளுக்கு ஏற்ப நெகிழ்வான OEM மற்றும் ODM தனிப்பயனாக்குதல் சேவைகளை நாங்கள் வழங்குகிறோம். உங்களுக்கு நிலையான RK3576 கோர் போர்டு அல்லது முழுமையாக தனிப்பயனாக்கப்பட்ட உட்பொதிக்கப்பட்ட போர்டு தேவைப்பட்டாலும், எங்கள் தீர்வு உங்கள் தயாரிப்பு மேம்பாட்டு சுழற்சியை துரிதப்படுத்துகிறது மற்றும் சந்தைக்கு நேரத்தை குறைக்கிறது.

தொழில்துறை தர ஆயுள், சக்திவாய்ந்த AI கம்ப்யூட்டிங் மற்றும் பல்துறை தனிப்பயனாக்கம் ஆகியவற்றை ஒருங்கிணைக்கும் நம்பகமான, உயர்-செயல்திறன் உட்பொதிக்கப்பட்ட இயங்குதளத்திற்கு Rockchip RK3576 SOM ஐத் தேர்வு செய்யவும்.

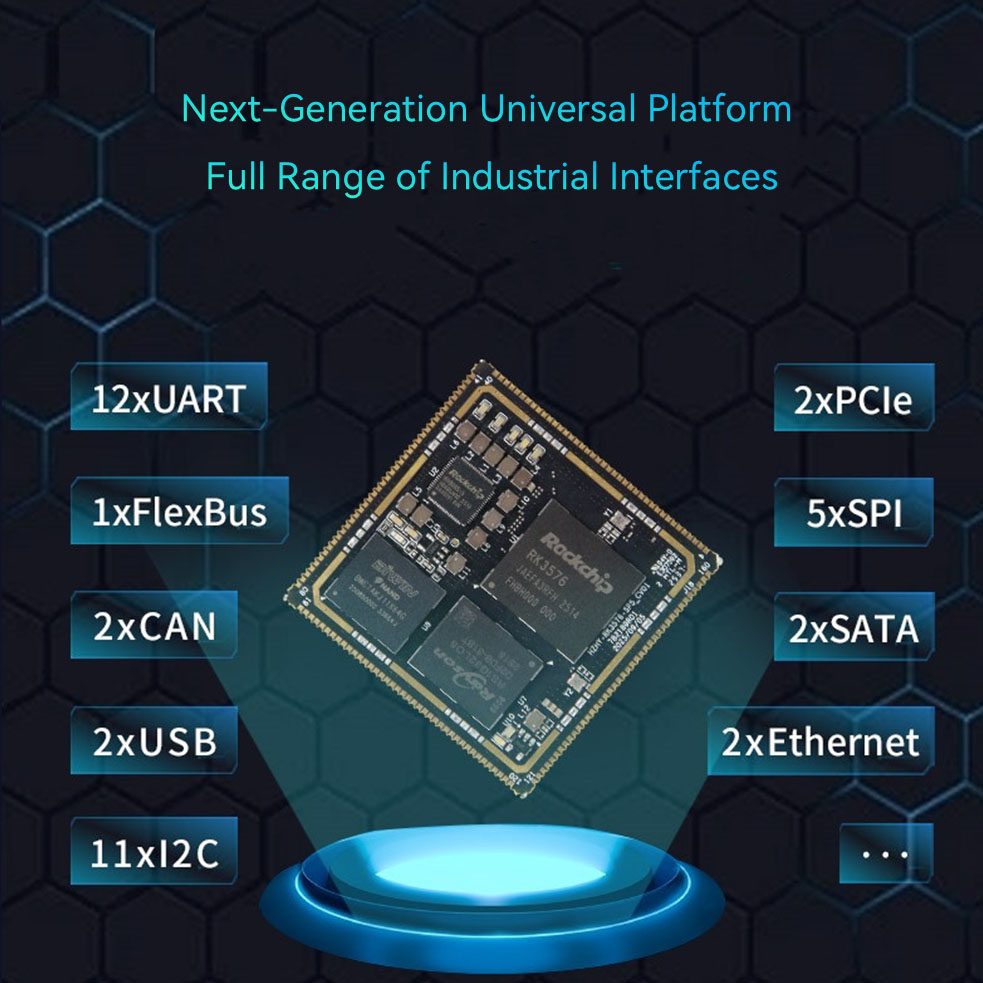

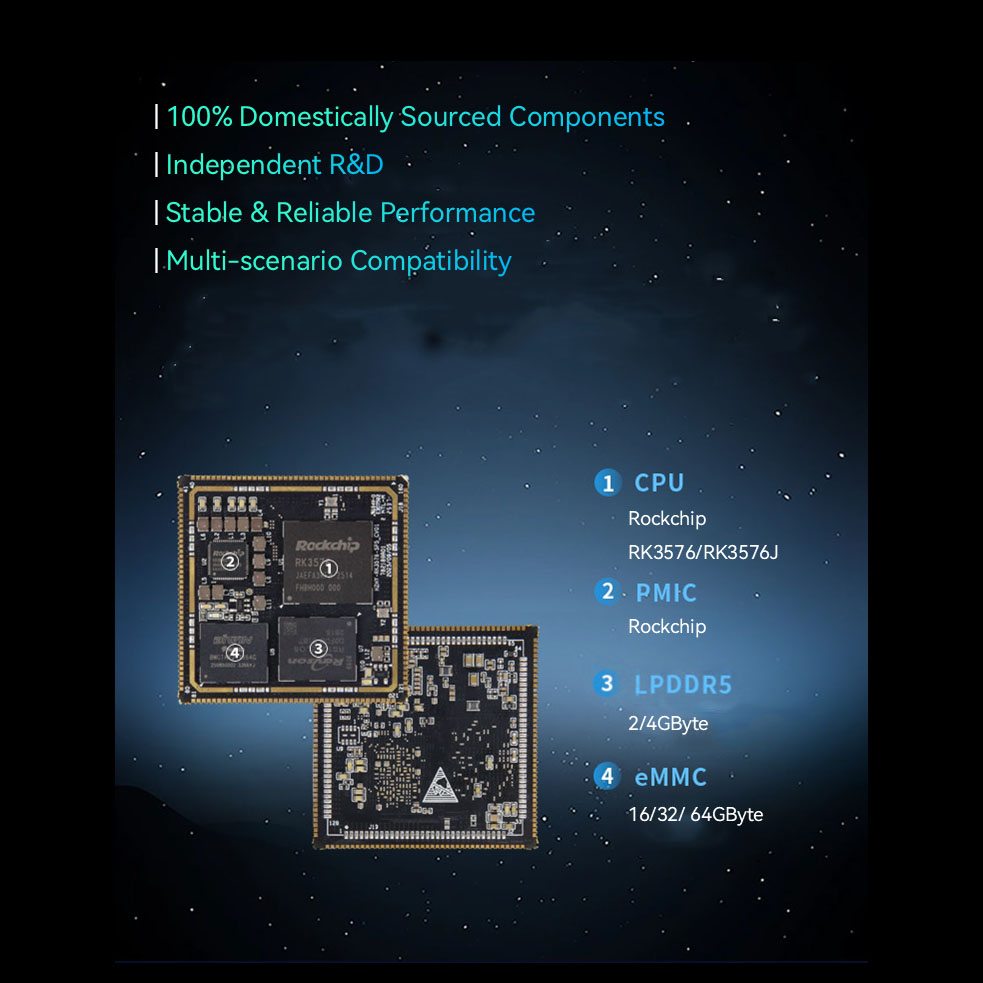

RK3576 SOM வன்பொருள் விவரக்குறிப்புகள்

● CPU: Quad-core Cortex-A72 செயலி + Quad-core Cortex-A53 செயலி

● கடிகார வேகம்: 2.2GHz

● நினைவகம்: 2/4GB LPDDR5 (வாங்கிய பதிப்பைப் பொறுத்து திறன் மாறுபடும்)

● EMMC: 32/64GB eMMC (வாங்கிய பதிப்பைப் பொறுத்து திறன் மாறுபடும்)

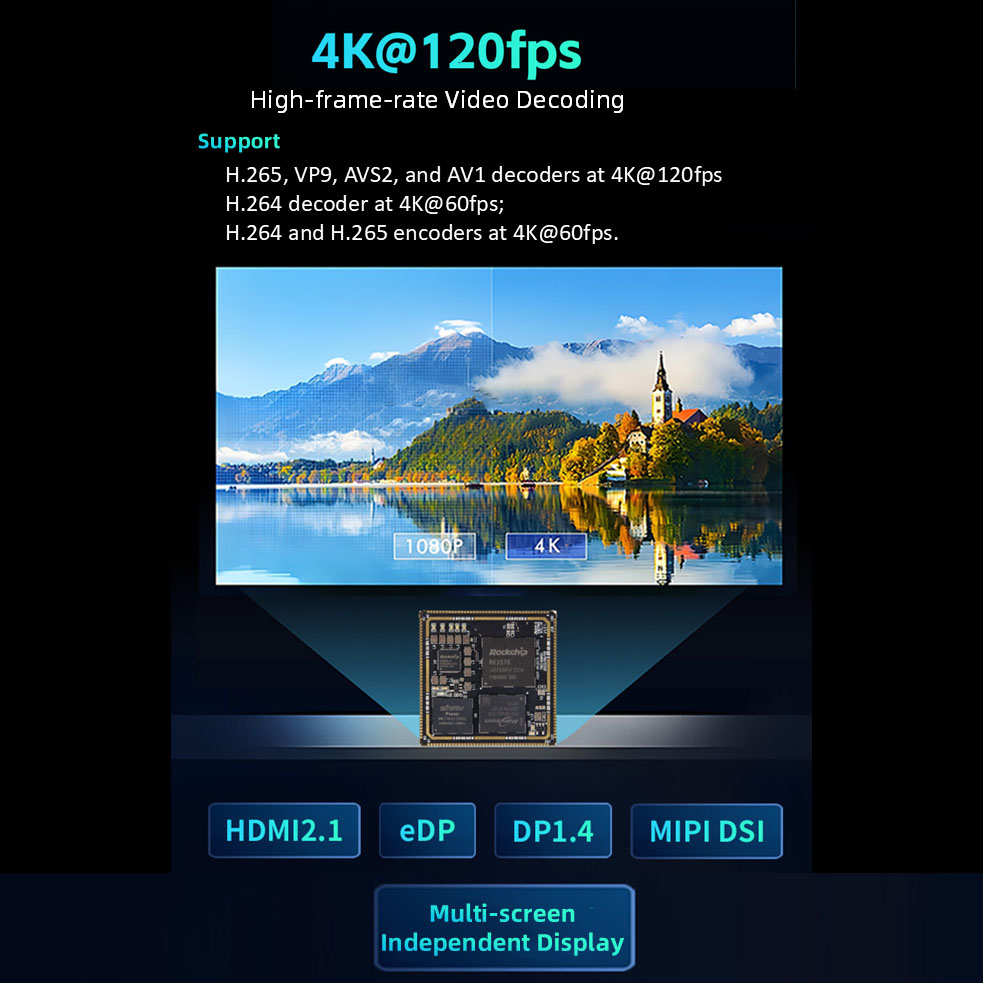

● மல்டிமீடியா செயலாக்கம்: 4K@120fps H.265, VP9, ​​AVS2 மற்றும் AV1 குறிவிலக்கிகளை ஆதரிக்கிறது; 4K@60fps H.264 குறிவிலக்கியை ஆதரிக்கிறது; 4K@60fps H.264 மற்றும் H.265 குறியாக்கிகளை ஆதரிக்கிறது, உயர்தர JPEG குறியாக்கி/டிகோடர்

● கிராபிக்ஸ் செயலி: ARM Mali-G52-MC3

● NPU: உள்ளமைக்கப்பட்ட சுயாதீன NPU, 6 TOPS கம்ப்யூட்டிங் சக்தி @INT8

● பரிமாணங்கள்: 45 மிமீ x 45 மிமீ

● இடைமுகம்: ஸ்டாம்ப்-ஹோல் இடைமுகம், 288 பின்கள்

● வெப்பநிலை: -40°C~+85°C / 0°C~+70°C

● இயக்க மின்னழுத்தம்: 5V

● இயக்க முறைமை: லினக்ஸ், உபுண்டு

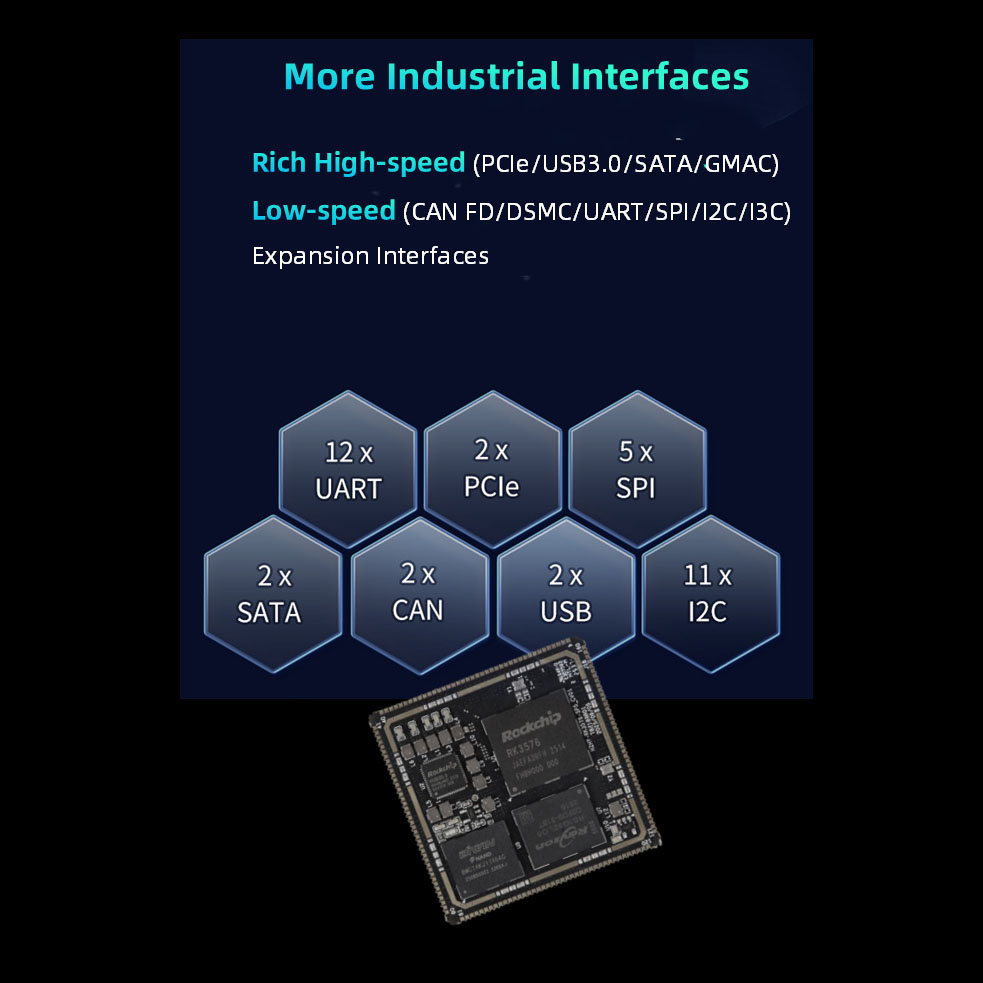

RK3576 SOM செயல்பாட்டு அளவுருக்கள்

● SDMMC (≤2 சேனல்கள்): SDI03.0 நெறிமுறை மற்றும் MMCV4.51 நெறிமுறையை ஆதரிக்கிறது. 4-கம்பி தரவு பஸ் அகலம்; SDR104 பயன்முறையை ஆதரிக்கிறது, அதிகபட்ச வேகம் 200MHz. குறிப்பு: SDMMC0 மட்டுமே கணினி துவக்கத்தை ஆதரிக்கிறது, மேலும் SD கார்டு செயல்பாட்டிற்கு இயல்புநிலையாக இருக்கும்;

EMMC/UFS காலியாக இருக்கும்போது SD கார்டு வழியாக ஃபார்ம்வேர் மேம்படுத்தலை ஆதரிக்கிறது, மேலும் EMMC/UFS துவக்கத்திற்குப் பிறகு SD கார்டு வழியாக EMMC/UFS இன் ஃபார்ம்வேர் மேம்படுத்தலை ஆதரிக்கிறது; SDMMC0 ஆனது VCCIO_SD_S0 இலிருந்து 1.8V அல்லது 3.3V வெளியீட்டை புற மற்றும் உண்மையான இயக்க முறைமைக்கு ஏற்ப கட்டமைக்கிறது; SDMMC1 என்பது 3.3V; சில பின் ஆதாரங்கள் பன்மடங்கு செய்யப்படுகின்றன.

● SARADC (≤7 சேனல்கள்): SARADC தீர்மானம் 12-பிட், வேகம் 1MS/s, உள்ளீட்டு மின்னழுத்த வரம்பு 0~1.8V; குறிப்பு: SYSTEMBOOT துவக்க வரிசையை அமைப்பதற்கு SARADC_VINO_BOOT அர்ப்பணிக்கப்பட்டுள்ளது மற்றும் பிற செயல்பாடுகளுக்கு பயன்படுத்த முடியாது; SARADC_VIN1 முக்கிய மதிப்பு உள்ளீட்டு மாதிரி போர்ட்டாக இயல்புநிலையாக உள்ளது, மேலும் மீட்பு முறை பொத்தானாக மல்டிபிளக்ஸ் செய்யப்படுகிறது (மாற்றியமைக்க முடியாது);

SARADC_VIN2 என்பது போர்டு வன்பொருள் ஐடி, வெளியே கொண்டு வரப்படவில்லை; SARADC_VIN3 ஆடியோ கண்டறிதலுக்கு மல்டிபிளக்ஸ் செய்யப்பட்டது;

SARADC_VIN4~7ஐ நேரடியாகப் பயன்படுத்தலாம்.

● USB (≤2 சேனல்கள்): குறிப்பு: USB2_OTG0 என்பது RK3576க்கான இயல்புநிலை ஃபார்ம்வேர் பர்னிங் போர்ட் ஆகும், தயவுசெய்து இந்த இடைமுகத்தை பயன்பாட்டில் முன்பதிவு செய்து கொள்ளவும்; USB3 மற்றும் USB2.0 OTG ஆகியவை ஒரே நேரத்தில் சாதனம் அல்லது HOST ஆக மட்டுமே செயல்பட முடியும்; USB3 OTG0 இன் SS சமிக்ஞை (5Gbps) DP1.4 உடன் மல்டிபிளக்ஸ் செய்யப்பட்டுள்ளது; USB3 OTG1 இன் SS சமிக்ஞை (5Gbps) PCIE1 அல்லது SATA1 உடன் மல்டிபிளக்ஸ் செய்யப்படுகிறது, மேலும் USB செயல்பாட்டை PCIE அல்லது SATA செயல்பாட்டிற்கு அமைக்கும்போது பயன்படுத்த முடியாது;

● SATA (≤2 சேனல்கள்): SATA PM செயல்பாட்டை ஆதரிக்கிறது, ஒவ்வொரு போர்ட்டிலும் 5 சாதனங்களை ஆதரிக்க முடியும்; SATA 1.5Gb/s, SATA 3.0Gb/s, SATA 6.0Gb/s ஆகியவற்றை ஆதரிக்கிறது; eSATA ஐ ஆதரிக்கிறது.

குறிப்பு: SATA0 மற்றும் PCIe0 கன்ட்ரோலர்கள் மல்டிபிளக்ஸ் செய்யப்பட்டவை; SATA1 மற்றும் PCIe1 அல்லது USB3_OTG1 கன்ட்ரோலர்கள் மல்டிபிளக்ஸ் செய்யப்பட்டன;

● PCIe (≤2 சேனல்கள்): 2 PCIe 2.1 கட்டுப்படுத்திகள், இரண்டும் RC பயன்முறையை மட்டுமே ஆதரிக்கின்றன;

குறிப்பு: PCIe0 மற்றும் SATA0 கன்ட்ரோலர்கள் பன்முகப்படுத்தப்பட்டவை; PCIe1 மற்றும் SATA1 அல்லது USB3_OTG1 கன்ட்ரோலர்கள் மல்டிபிளக்ஸ் செய்யப்பட்டன;

● MIPI DPHY CSI RX (≤2 சேனல்கள்): 2 MIPI DPHY CSI RX போர்ட்கள், 2/4-லேன் MIPI-CSI பயன்முறையை ஆதரிக்கிறது;

குறிப்பு: 2-லேன் + 2-லேன் பயன்முறையில் பிரிப்பது தற்போது ஆதரிக்கப்படவில்லை; அதிகபட்சம் 2 கேமராக்களை இணைக்க முடியும்;

● MIPI DCPHY CSI RX (≤1 சேனல்): 1 MIPI DCPHY CSI RX போர்ட், 1/2/4-லேன் MIPI-DPHY பயன்முறை அல்லது 0/1/2 ட்ரையோ MIPI-CPHY பயன்முறையை ஆதரிக்கிறது;

● குறிப்பு: 2-லேன் + 2-லேன் முறையில் பிரிப்பது ஆதரிக்கப்படவில்லை; MIPI DCPHY Combo PHY இன் TX மற்றும் RX ஆகியவை ஒரே நேரத்தில் DPHY TX மற்றும் DPHY RX முறைகளாகவோ அல்லது ஒரே நேரத்தில் CPHY TX மற்றும் CPHY RX முறைகளாகவோ மட்டுமே உள்ளமைக்கப்படும். CIF (≤1 சேனல்): 1 சேனல் அதிகபட்சம் 16-பிட் DVP இடைமுகம், 8/10/12/16-பிட் ஆதரிக்கிறது;

குறிப்பு: 3.3V இடைமுகம், சில பின் ஆதாரங்கள் பகிரப்படுகின்றன;

● HDMI TX (≤1 சேனல்): HDMI 2.1 வரை ஆதரிக்கிறது, 4K@120Hz க்கு அதிகபட்ச ஆதரவு, HDMI FRL பயன்முறையை ஆதரிக்கிறது மற்றும் HDMI TMDS பயன்முறையுடன் பின்தங்கிய இணக்கமானது;

குறிப்பு: eDP கட்டுப்படுத்தியுடன் பகிரப்பட்டது;

● eDP (≤1 சேனல்): eDP 3.1 வரை ஆதரிக்கிறது, 4K@60Hz க்கு அதிகபட்ச ஆதரவு, 1/2/4 லேன் முறைகளை ஆதரிக்கிறது, ஸ்வாப்பை ஆதரிக்காது; குறிப்பு: eDP கட்டுப்படுத்தியுடன் பகிரப்பட்டது;

● MIPI DCPHYCSI TX (≤1 சேனல்): 1 MIPI DCPHYCSI RX போர்ட், 1/2/3/4 லேன்கள் MIPI-DPHY பயன்முறை அல்லது 0/1/2 Trio MIPI-CPHY பயன்முறையை ஆதரிக்கிறது;

● குறிப்பு: 2லேன்+2லேன் முறையில் பிரிப்பதை ஆதரிக்காது; MIPI DCPHY Combo PHY இன் TX மற்றும் RX ஆகியவை ஒரே நேரத்தில் DPHY TX, DPHY RX பயன்முறையாக அல்லது ஒரே நேரத்தில் CPHY TX, CPHY RX பயன்முறையாக மட்டுமே உள்ளமைக்கப்படும்.

● DP (≤1 சேனல்): eDP 3.1 வரை ஆதரிக்கிறது, 4K@120Hz க்கு அதிகபட்ச ஆதரவு, 1/2/4 லேன் முறைகளை ஆதரிக்கிறது, ஸ்வாப்பை ஆதரிக்கிறது;

குறிப்பு: USB3 OTG0 இன் SS சிக்னலுடன் பகிரப்பட்டது;

● LCD (≤1 சேனல்): 24-பிட் RGB பயன்முறையை ஆதரிக்கிறது, அதிகபட்ச தெளிவுத்திறன் 1920x1080@60Hz; 16-பிட் BT1120 பயன்முறையை ஆதரிக்கிறது, அதிகபட்ச தெளிவுத்திறன் 1920x1080@60Hz; 8-பிட் BT656 பயன்முறையை ஆதரிக்கிறது, அதிகபட்ச தெளிவுத்திறன் 720x576@60Hz; குறிப்பு: சில பின் ஆதாரங்கள் பகிரப்படுகின்றன.

● EBC (≤1 சேனல்): 8-பிட்/16-பிட் வெளியீடு, அதிகபட்சம் 32 கிரேஸ்கேல் நிலைகள், அதிகபட்ச தெளிவுத்திறன் 2560x1920@85Hz;

குறிப்பு: சில பின் ஆதாரங்கள் பகிரப்படுகின்றன.

● ஆடியோ (≤9 சேனல்கள்): SAI இன் 5 குழுக்கள், மாஸ்டர்-ஸ்லேவ் பயன்முறையை ஆதரிக்கிறது, 8 முதல் 32-பிட் அகலம் மற்றும் 48kHz வரை மாதிரி விகிதங்கள்; PDM இன் 2 குழுக்கள், மாஸ்டர் பயன்முறை, 8-சேனல் உள்ளீட்டுத் திறனை ஆதரிக்கிறது, 16 முதல் 32-பிட் அகலம் மற்றும் 192kHz வரையிலான மாதிரி விகிதங்கள்; SPDIFTX இன் 2 குழுக்கள்; DSM PWMAudio இன் 1 குழு;

குறிப்பு: ஆடியோ தரவு மாதிரி வீத மாற்றத்திற்காக நான்கு ASRC (ஒத்திசைவற்ற மாதிரி விகித மாற்றி) தொகுதிகள் வழங்கப்படுகின்றன;1.8V/3.3V இடைமுகம், சில பின் ஆதாரங்கள் பகிரப்படுகின்றன;

● ஈதர்நெட் (≤2 சேனல்கள்): 10/100/1000Mbps தரவு பரிமாற்ற விகிதங்களுடன் 2 RGMII இடைமுகங்களை ஆதரிக்கிறது.

குறிப்பு: 3.3V RGMII/RMII இடைமுகம், சில பின் ஆதாரங்கள் பகிரப்படுகின்றன.

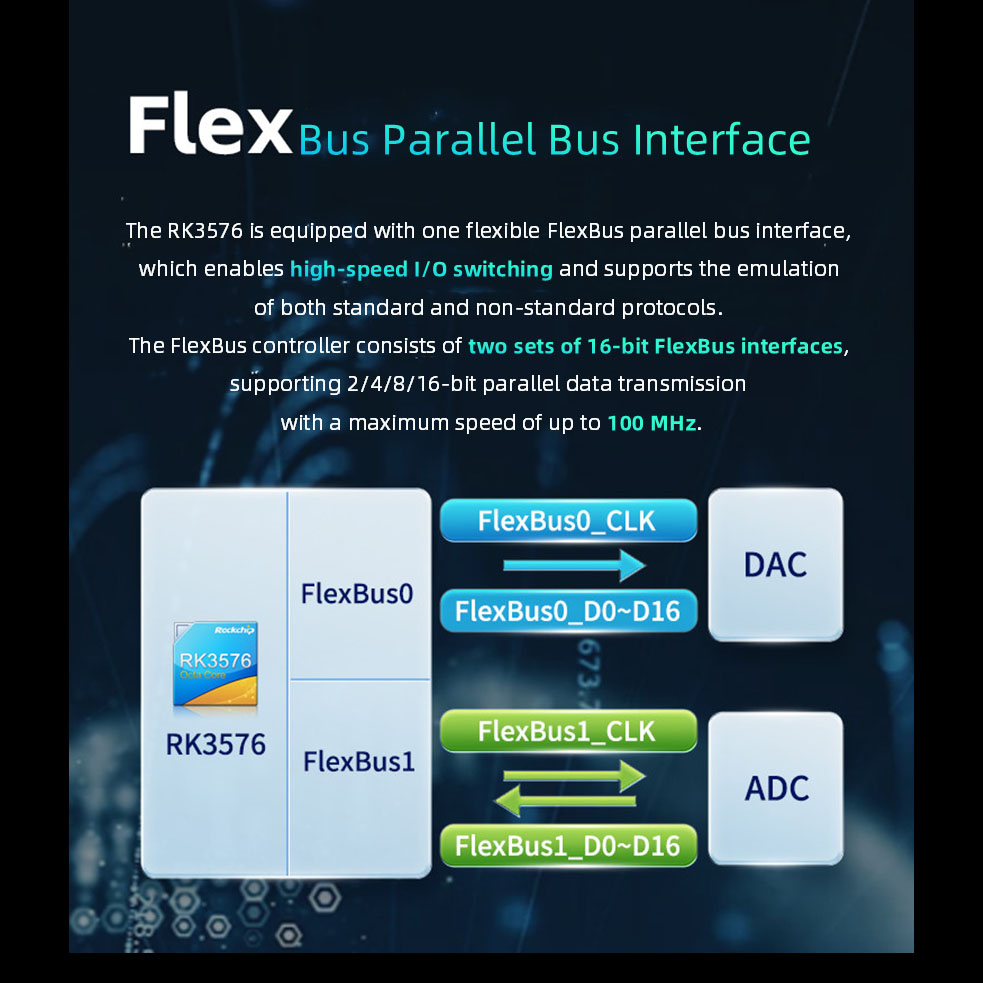

● FlexBus (≤1 சேனல்): ஒரு நெகிழ்வான இணையான பேருந்து இடைமுகத்தை ஆதரிக்கிறது - FlexBus இடைமுகம், இது அதிவேக I/O மாறுதலை அடைய முடியும், மேலும் சில நிலையான நெறிமுறைகள் அல்லது ஒழுங்கற்ற நெறிமுறைகளைப் பின்பற்றலாம். ஒரு பொதுவான பயன்பாட்டு காட்சியானது அதிவேக 16-பிட் ஏடிசி மற்றும் 16 பிட் டிஏசி ஆகியவற்றின் கலவையாகும்.

குறிப்பு: 3.3V இடைமுகம், சில பின் ஆதாரங்கள் பகிரப்படுகின்றன.

● DSMC (≤1 சேனல்): இரட்டை தரவு வீத தொடர் இடைமுகம். PSRAM சாதனத் தொடர்பு அல்லது LocalBus இன் புறத் தகவல்தொடர்புகளில் (FPGA போன்றவை) முக்கியமாகப் பயன்படுத்தப்படுகிறது. குறிப்பு: 3.3V இடைமுகம், சில பின் ஆதாரங்கள் பகிரப்படுகின்றன.

● UART (≤12 சேனல்கள்): ஆதரிக்கப்படும் அதிகபட்ச பாட் வீதம் 8Mbps ஆகும்.

குறிப்பு: 1.8V/3.3V இடைமுகம், சில பின் ஆதாரங்கள் பகிரப்படுகின்றன.

● I³C (≤2 சேனல்கள்): 7-பிட் மற்றும் 10-பிட் முகவரி முறைகளை ஆதரிக்கிறது, அதிகபட்ச வேகம் 12.5 Mbit/s, I²C பஸ்ஸுடன் இணக்கமானது, அதிகபட்ச வேகம் 400 Kbit/s வரை. குறிப்பு: 1.8V/3.3V இடைமுகம், சில பின் ஆதாரங்கள் பகிரப்படுகின்றன.

● I²C (≤11 சேனல்கள்): 7-பிட் மற்றும் 10-பிட் முகவரி முறைகளை ஆதரிக்கிறது, அதிகபட்ச வேகம் 400 Kbit/s வரை இருக்கும்.

குறிப்பு: 1.8V/3.3V இடைமுகம், சில பின் ஆதாரங்கள் பகிரப்படுகின்றன. SPI (≤5 சேனல்கள்): கட்டமைக்கக்கூடிய மாஸ்டர்/ஸ்லேவ் பயன்முறை. குறிப்பு: 1.8V/3.3V இடைமுகம், சில பின் ஆதாரங்கள் பகிரப்படுகின்றன.

● CAN (≤2 சேனல்கள்): CAN-FD ஐ ஆதரிக்கிறது; 1Mbps ஆதரிக்கிறது.

குறிப்பு: 1.8V/3.3V இடைமுகம், சில பின் ஆதாரங்கள் பகிரப்படுகின்றன.

● PWM (≤3 சேனல்கள்): 3 சுயாதீன PWM கன்ட்ரோலர்கள், 16 PWM சேனல்கள் வரை ஆதரிக்கும், 32-பிட் டைமர்/கவுண்டர்.

குறிப்பு: 1.8V/3.3V இடைமுகம், சில பின் ஆதாரங்கள் பகிரப்படுகின்றன.

குறிப்பு: சில பின் ஆதாரங்கள் மல்டிபிளக்ஸ் செய்யப்பட்டுள்ளன. விவரங்களுக்கு பின் செயல்பாடு ஒப்பீட்டு அட்டவணையைப் பார்க்கவும்.

மாதிரிகள் மற்றும் கூடுதல் தகவலுக்கு எங்களைத் தொடர்பு கொள்ளவும்!

சேவை நன்மைகள்

குறைந்தபட்ச ஆர்டர்: 1 யூனிட் | மொத்த ஆர்டர்கள் ஆதரிக்கப்படுகின்றன | இலவச SDK | இலவச தொழில்நுட்ப ஆதரவு | தனிப்பயனாக்கம் ஏற்றுக்கொள்ளப்பட்டது

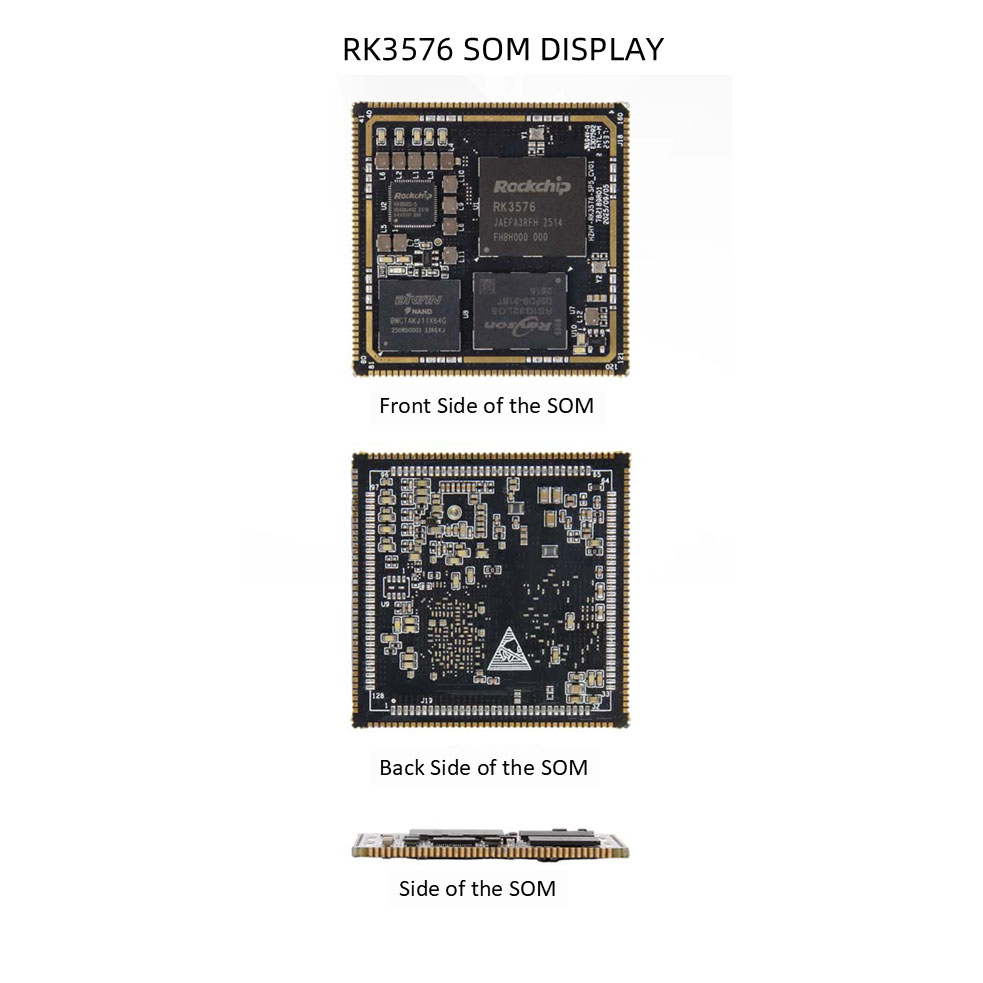

RK3576 SOM விவரங்கள்
