TC-RV1126 தங்க விரலுக்கான AI கோர் போர்டு

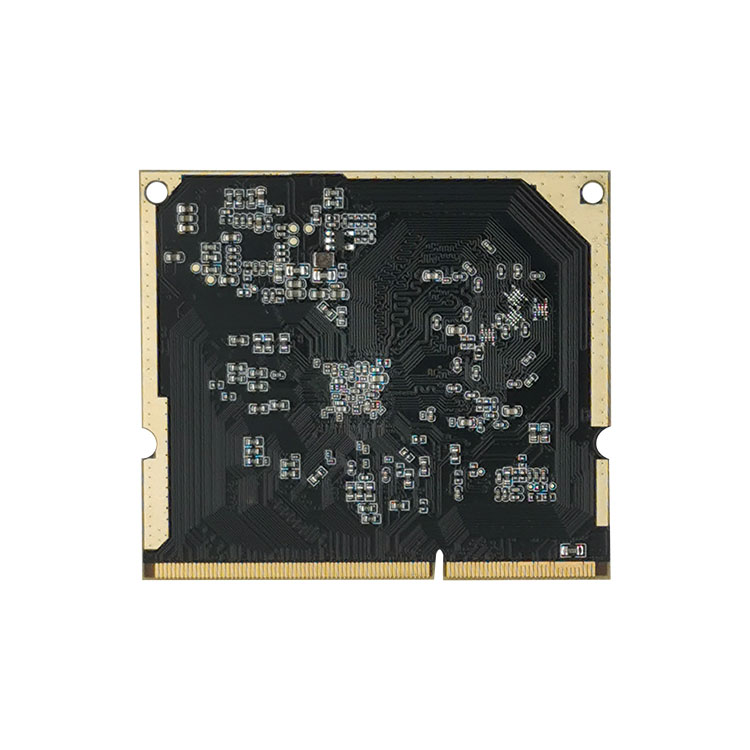

  • TC-RV1126 தங்க விரலுக்கான AI கோர் போர்டுTC-RV1126 தங்க விரலுக்கான AI கோர் போர்டு

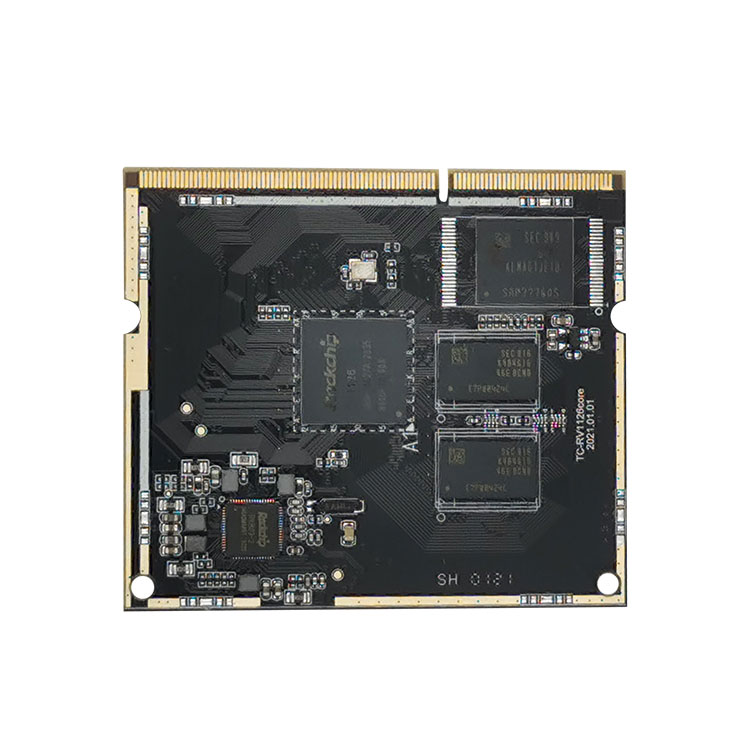

  • TC-RV1126 தங்க விரலுக்கான AI கோர் போர்டுTC-RV1126 தங்க விரலுக்கான AI கோர் போர்டு

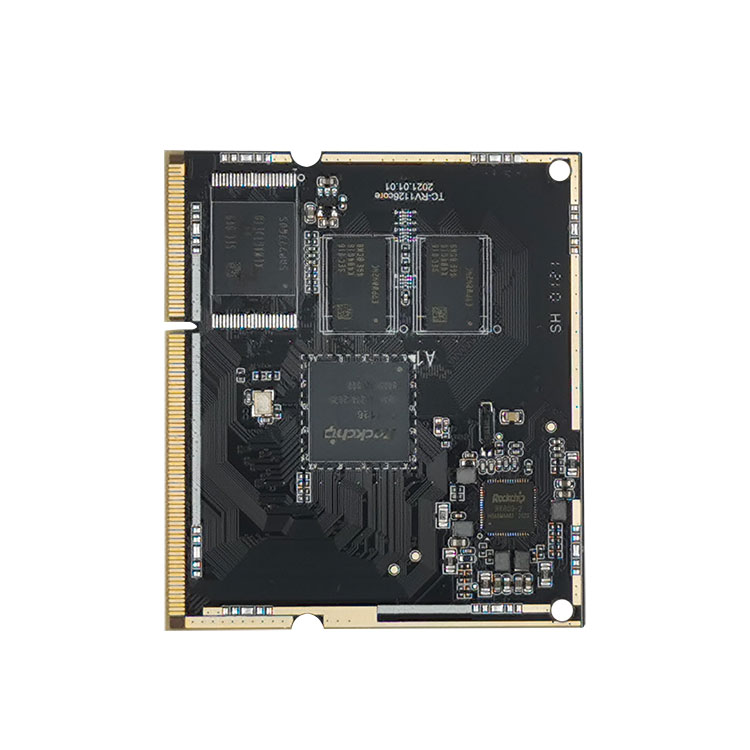

  • TC-RV1126 தங்க விரலுக்கான AI கோர் போர்டுTC-RV1126 தங்க விரலுக்கான AI கோர் போர்டு

TC-RV1126 தங்க விரலுக்கான AI கோர் போர்டு

TC-RV1126 தங்கக் கைவிரலுக்கான AI கோர் போர்டு: Rockchip RV1126 AI கோர் விஷன் போர்டு 14nm குவாட் கோர் 32-பிட் A7 குறைந்த சக்தி AI பார்வை செயலி RV1126, உள்ளமைக்கப்பட்ட 2.0Tops நரம்பியல் நெட்வொர்க் செயலி NPU. கோர் போர்டு மூழ்கும் தங்க தொழில்நுட்பம், அரிப்பை எதிர்க்கிறது; உள்ளமைக்கப்பட்ட வீடியோ CODEC வீடியோ கோடெக், 4K H.264/H.265@30FPS மற்றும் பல சேனல் வீடியோ கோடெக் ஆதரவு.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

ராக்சிப் RV1126 AI விஷன் கோர் போர்டு

1.TTC-RV1126 தங்க விரல் அறிமுகத்திற்கான AI கோர் போர்டு
TC-RV1126 AI AI விஷன் கோர் போர்டு 14nm குவாட் கோர் 32-பிட் A7 லோ-பவர் AI விஷன் செயலி RV1126 ஐ சிறந்த சிப் உற்பத்தியாளர் ராக்சிப்பில் இருந்து ஏற்றுக்கொள்கிறது. இது NEO மற்றும் FPU ஐ ஒருங்கிணைக்கிறது. முக்கிய அதிர்வெண் 1.5GHz வரை உள்ளது, இது ஃபாஸ்ட்பூட் வேகமான தொடக்கத்தை உணர முடியும் மற்றும் டிரஸ்ட்ஜோனை ஆதரிக்கிறது. தொழில்நுட்பம் மற்றும் பல கிரிப்டோகிராஃபிக் இயந்திரங்கள்.

RV1126 ஒரு உள்ளமைக்கப்பட்ட 2.0Tops நரம்பியல் நெட்வொர்க் செயலி NPU, முழுமையான கருவிகள் மற்றும் AI வழிமுறைகளை ஆதரிக்கிறது, மேலும் டென்சோர்ஃப்ளோ, பைடார்ச், காஃபி, MxNet, டார்க்நெட் மற்றும் ONN ஆகியவற்றின் நேரடி மாற்றம் மற்றும் வரிசைப்படுத்தலை ஆதரிக்கிறது.

உள்ளமைக்கப்பட்ட வீடியோ CODEC வீடியோ கோடெக், 4K H.264/H.265@30FPS மற்றும் மல்டி-சேனல் வீடியோ கோடெக்கை ஆதரிக்கிறது, இது குறைந்த பிட் வீதம், குறைந்த தாமத குறியீட்டு மற்றும் புலனுணர்வு குறியீட்டு தேவைகளை பூர்த்தி செய்ய முடியும்; RV1126 பல நிலை சத்தம் குறைப்பு, 3 பிரேம்கள் HDR மற்றும் பிற தொழில்நுட்பங்களைக் கொண்டுள்ளது.

கோர் போர்டு மூழ்கும் தங்க தொழில்நுட்பத்தை ஏற்றுக்கொள்கிறது, அளவு 48 மிமீ*48 மிமீ மட்டுமே; இது 172 ஊசிகளை வெளியே கொண்டு செல்கிறது,I2C, SPI, UART, ADC, PWM, GPIO, USB2.0, SDIO, I2S, MIPI-DSI, MIPI-CSI, CIF, SDMMC, PHY மற்றும் பிற பணக்கார இடைமுகங்களுடன், அதிக சூழ்நிலைகளின் பயன்பாட்டுத் தேவைகளைப் பூர்த்தி செய்யலாம்.


பில்ட்ரூட்+க்யூடி இயங்குதளத்தை ஆதரிக்கவும், கணினி குறைந்த ஆதாரங்களை ஆக்கிரமித்து, வேகமாகத் தொடங்குகிறது, உறுதியாகவும் நம்பகத்தன்மையுடனும் இயங்குகிறது.


திங்க்கோரின் திறந்த மூல மேடை மையப் பலகைகள் மற்றும் மேம்பாட்டுப் பலகைகள்

வாரிய வடிவமைப்பு சேவைகள்

வாடிக்கையாளர்களின் தேவைகளுக்கு ஏற்ப வடிவமைக்கப்பட்ட கேரியர் போர்டை உருவாக்குதல்
இறுதி நுகர்வோரின் வன்பொருளில் செலவு குறைப்பு மற்றும் குறைந்த தடம் மற்றும் குறுகிய வளர்ச்சி சுழற்சிக்கான எங்கள் SoM இன் ஒருங்கிணைப்பு

மென்பொருள் மேம்பாட்டு சேவைகள்
ஃபார்ம்வேர், சாதன டிரைவர்கள், பிஎஸ்பி, மிடில்வேர்
- பல்வேறு வளர்ச்சி சூழல்களுக்கு போர்ட்டிங்
- இலக்கு தளத்திற்கு ஒருங்கிணைப்பு

உற்பத்தி சேவைகள்
- கூறுகளின் கொள்முதல்
- உற்பத்தி அளவு உருவாகிறது
- தனிப்பயன் லேபிளிங்
முழுமையான டர்ன்-கீ தீர்வுகள்

உட்பொதிக்கப்பட்ட ஆர் & டி
தொழில்நுட்பம்
Low Low “லோ லெவல் ஓஎஸ்: ஆன்ட்ராய்டு மற்றும் லினக்ஸ், ஜெனியடெக் ஹார்ட்வேரை கொண்டு வர
Dri Dri “டிரைவர் போர்டிங்: தனிப்பயனாக்கப்பட்ட வன்பொருளுக்கு, OS மட்டத்தில் வேலை செய்யும் வன்பொருளை உருவாக்குதல்
Security Security “பாதுகாப்பு மற்றும் உண்மையான கருவி: வன்பொருள் சரியான வழியில் செயல்படுவதை உறுதி செய்ய


2.TTC-RV1126 AI கோர் போர்டு கோல்ட் ஃபிங்கர் அளவுருவுக்கு (குறிப்பு)

கட்டமைப்பு அளவுருக்கள்

வெளிப்புறம்

தங்க விரல் வடிவம்

முக்கிய பலகை அளவு

67.6 மிமீ*58.7 மிமீ*1.2 மிமீ

அளவு

204 பின்

அடுக்கு

அடுக்கு 8

செயல்திறன்

CPU

Rockchip RV1126 Quad-core ARM Cortex-A7 32-bit குறைந்த சக்தி AI பார்வை செயலி, 1.5GHz இல் கடிகாரம்

NPU

2.0 டாப்ஸ், வலுவான நெட்வொர்க் மாடல் இணக்கத்துடன், TensorFlow/MXNet/PyTorch/Caffe போன்றவற்றை ஆதரிக்கிறது.

ரேம்

நிலையான 1GB LPDDR4, விருப்ப 512MB அல்லது 2GB

நினைவு

நிலையான 8GB, 4GB/8GB/16GB/32GB emmc விருப்பமானது

சக்தி மேலாண்மை

RK809-2 PMU மின் மேலாண்மை அலகு

வீடியோ டிகோடிங்

4K H.264/H.265 30fps வீடியோ டிகோடிங்

வீடியோ குறியாக்கம்

4K H.264/H.265 30fps வீடியோ குறியாக்கம்

அமைப்பு

லினக்ஸ்

மின்சாரம்

உள்ளீடு மின்னழுத்தம் 5V, உச்ச மின்னோட்டம் 3A

வன்பொருள்

காட்சி

ஆதரவு MIPI-DSI இடைமுகம், 1080P@60FPS

ஆடியோ

8-சேனல் I2S (TDM/PDM), 2-சேனல் I2S

ஈதர்நெட்

10/100/1000Mbps ஈதர்நெட் இடைமுகத்தை ஆதரிக்கவும்

வயர்லெஸ் நெட்வொர்க்

SDIO இடைமுகம் வழியாக விரிவாக்கம்

வெப்கேம்

3 கேமராக்களின் ஒரே நேரத்தில் உள்ளீட்டை ஆதரிக்கிறது: 2 MIPI CSI (அல்லது LVDS/sub LVDS) மற்றும் 1 DVP (BT.601/BT.656/BT.1120) ஆதரவு 14 மில்லியன் ISP 2.0 உடன் 3 பிரேம்கள் HDR

புற இடைமுகம்

USB2.0 OTG, USB2.0 HOST

கிகாபிட் ஈதர்நெட் இடைமுகம், SDIO 3.0*2

8-சேனல் I2S உடன் TDM/PDM, 2-சேனல் I2S

UART*6, SPI*2, I2C*6, GPIO, CAN, PWM

மின்னியல் சிறப்பியல்புகள்

உள்ளீடு மின்னழுத்தம்

5V/3A

சேமிப்பு வெப்பநிலை

-30 ~ 80 டிகிரி

இயக்க வெப்பநிலை

-20 ~ 60 டிகிரி


3.TTC-RV1126 AI கோர் போர்டு தங்க விரல் அம்சம் மற்றும் பயன்பாடு
TC-RV1126 கோர் போர்டில் பின்வரும் பண்புகள் உள்ளன:
க்வாட்-கோர், குறைந்த சக்தி, உயர் செயல்திறன் கொண்ட AI பார்வை செயலி RV1126, உள்ளமைக்கப்பட்ட NPU, 2.0Tops இன் கம்ப்யூட்டிங் பவர் கொண்டது;

பல நிலை இரைச்சல் குறைப்பு, 3-சட்ட HDR தொழில்நுட்பம், 4K H.264/H.265@30FPS மற்றும் பல சேனல் வீடியோ குறியாக்கம் மற்றும் டிகோடிங் திறன்களை ஆதரிக்கிறது;

சிறிய அளவு, 48 மிமீ*48 மிமீ மட்டுமே;

172 ஊசிகள், பணக்கார இடைமுக வளங்கள்

Builidroot+QT இயக்க முறைமையை ஆதரிக்கவும், குறைந்த ஆதாரங்களை ஆக்கிரமிக்கவும், வேகமாக, நிலையான மற்றும் நம்பகமானதாகத் தொடங்கவும்.

கிராஸ் கம்பைலர் டூல் செயின், பிஎஸ்பி மூல குறியீடு, பயன்பாட்டு மேம்பாட்டு சூழல், மேம்பாட்டு ஆவணங்கள், எடுத்துக்காட்டுகள், முக அங்கீகார வழிமுறைகள் மற்றும் பிற ஆதாரங்கள் உட்பட ஒரு முழுமையான SDK, பயனர்களுக்கு மேலும் தனிப்பயனாக்கம் செய்ய வழங்கப்படுகிறது.

விண்ணப்பக் காட்சி
இது முக அங்கீகாரம், சைகை அங்கீகாரம், கேட் அணுகல் கட்டுப்பாடு, ஸ்மார்ட் கதவு பூட்டுகள், ஸ்மார்ட் பாதுகாப்பு, ஐபிசி ஸ்மார்ட் வலை கேமராக்கள், ஸ்மார்ட் டோர் பெல்ஸ்/பூனையின் கண்கள், சுய சேவை முனையங்கள், ஸ்மார்ட் நிதி, ஸ்மார்ட் கட்டுமான தளங்கள், ஸ்மார்ட் பயணம், ஸ்மார்ட் மருத்துவம் ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படுகிறது. மற்றும் பிற தொழில்கள்.



4.TTC-RV1126 தங்க விரல் விவரங்களுக்கு AI கோர் போர்டு
TC-RV1126 AI கோர் போர்டு முத்திரை துளை முன் காட்சி



TC-RV1126 AI கோர் போர்டு முத்திரை துளை முன் காட்சி



TC-RV1126 AI கோர் போர்டு ஸ்டாம்ப் ஹோல் அமைப்பு விளக்கப்படம்



5.TTC-RV1126 AI கோர் போர்டு கோல்ட் ஃபிங்கர் தகுதிக்கு
உற்பத்தி ஆலையில் யமஹா இறக்குமதி செய்யப்பட்ட தானியங்கி வேலைவாய்ப்பு கோடுகள், ஜெர்மன் எஸ்ஸா தேர்ந்தெடுக்கப்பட்ட அலை சாலிடரிங், சாலிடர் பேஸ்ட் ஆய்வு 3D-SPI, AOI, X-ray, BGA மறுவேலை நிலையம் மற்றும் பிற உபகரணங்கள் உள்ளன, மேலும் செயல்முறை ஓட்டம் மற்றும் கண்டிப்பான தரக் கட்டுப்பாட்டு மேலாண்மை உள்ளது. கோர் போர்டின் நம்பகத்தன்மை மற்றும் ஸ்திரத்தன்மையை உறுதி செய்யவும்.



6. டெலிவர், ஷிப்பிங் மற்றும் சர்வீஸ்
தற்போது எங்கள் நிறுவனத்தால் தொடங்கப்பட்ட ARM தளங்களில் RK (Rockchip) மற்றும் Allwinner தீர்வுகள் உள்ளன. RK தீர்வுகளில் RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568 ஆகியவை அடங்கும்; ஆல்வினர் தீர்வுகளில் A64 அடங்கும்; தயாரிப்பு வடிவங்களில் முக்கிய பலகைகள், மேம்பாட்டு பலகைகள், தொழில்துறை கட்டுப்பாட்டு மதர்போர்டுகள், தொழில்துறை கட்டுப்பாட்டு ஒருங்கிணைந்த பலகைகள் மற்றும் முழுமையான பொருட்கள் ஆகியவை அடங்கும். இது வணிக காட்சி, விளம்பர இயந்திரம், கட்டிட கண்காணிப்பு, வாகன முனையம், அறிவார்ந்த அடையாளம், அறிவார்ந்த ஐஓடி முனையம், ஏஐ, அயோட், தொழில், நிதி, விமான நிலையம், சுங்க, போலீஸ், மருத்துவமனை, வீட்டு ஸ்மார்ட், கல்வி, நுகர்வோர் எலக்ட்ரானிக்செட்.இடிசி ஆகியவற்றில் பரவலாக பயன்படுத்தப்படுகிறது.

திங்க்கோரின் திறந்த மூல மேடை மையப் பலகைகள் மற்றும் மேம்பாட்டுப் பலகைகள்

வாரிய வடிவமைப்பு சேவைகள்
வாடிக்கையாளர்களின் தேவைகளுக்கு ஏற்ப வடிவமைக்கப்பட்ட கேரியர் போர்டை உருவாக்குதல்
இறுதி நுகர்வோரின் வன்பொருளில் செலவு குறைப்பு மற்றும் குறைந்த தடம் மற்றும் குறுகிய வளர்ச்சி சுழற்சிக்கான எங்கள் SoM இன் ஒருங்கிணைப்பு

மென்பொருள் மேம்பாட்டு சேவைகள்
நிலைபொருள், சாதன இயக்கிகள், BSP, மிடில்வேர்
பல்வேறு வளர்ச்சி சூழல்களுக்கு போர்ட்டிங்
இலக்கு தளத்திற்கான ஒருங்கிணைப்பு

உற்பத்தி சேவைகள்
கூறுகளின் கொள்முதல்
உற்பத்தி அளவு உருவாகிறது
தனிப்பயன் லேபிளிங்
முழுமையான டர்ன்-கீ தீர்வுகள்

உட்பொதிக்கப்பட்ட ஆர் & டி
தொழில்நுட்பம்
Low Low “லோ லெவல் ஓஎஸ்: ஆன்ட்ராய்டு மற்றும் லினக்ஸ், ஜெனியடெக் ஹார்ட்வேரை கொண்டு வர
Dri Dri “டிரைவர் போர்டிங்: தனிப்பயனாக்கப்பட்ட வன்பொருளுக்கு, OS மட்டத்தில் வேலை செய்யும் வன்பொருளை உருவாக்குதல்
Security Security “பாதுகாப்பு மற்றும் உண்மையான கருவி: வன்பொருள் சரியான வழியில் செயல்படுவதை உறுதி செய்ய

மென்பொருள் மற்றும் வன்பொருள் தகவல்
கோர் போர்டு திட்ட வரைபடங்கள் மற்றும் பிட் எண் வரைபடங்களை வழங்குகிறது, வளர்ச்சி வாரியம் கீழே உள்ள பலகை PCB மூல கோப்புகள், மென்பொருள் SDK தொகுப்பு திறந்த மூல, பயனர் கையேடுகள், வழிகாட்டி ஆவணங்கள், பிழைத்திருத்த இணைப்புகள் போன்ற வன்பொருள் தகவல்களை வழங்குகிறது.

7. அடிக்கடி கேட்கப்படும் கேள்விகள்
1. உங்களுக்கு ஆதரவு இருக்கிறதா? என்ன வகையான தொழில்நுட்ப ஆதரவு உள்ளது?
திங்க்கோர் பதில்: கோர் போர்டு மேம்பாட்டு வாரியத்திற்கான மூல குறியீடு, திட்ட வரைபடம் மற்றும் தொழில்நுட்ப கையேட்டை நாங்கள் வழங்குகிறோம்.
ஆம், தொழில்நுட்ப ஆதரவு, நீங்கள் மின்னஞ்சல் அல்லது மன்றங்கள் மூலம் கேள்விகளைக் கேட்கலாம்.

தொழில்நுட்ப ஆதரவின் நோக்கம்
1. மேம்பாட்டு குழுவில் என்ன மென்பொருள் மற்றும் வன்பொருள் வளங்கள் வழங்கப்படுகின்றன என்பதைப் புரிந்து கொள்ளுங்கள்
2. டெவலப்மென்ட் போர்டை சாதாரணமாக இயங்கச் செய்ய வழங்கப்பட்ட டெஸ்ட் புரோகிராம்கள் மற்றும் உதாரணங்களை எப்படி இயக்குவது
3. புதுப்பிப்பு அமைப்பை எவ்வாறு பதிவிறக்கம் செய்வது மற்றும் நிரல் செய்வது
4. தவறு இருக்கிறதா என்று தீர்மானிக்கவும். பின்வரும் சிக்கல்கள் தொழில்நுட்ப ஆதரவின் எல்லைக்குள் இல்லை, தொழில்நுட்ப விவாதங்கள் மட்டுமே வழங்கப்படுகின்றன
â ´. மூலக் குறியீடு, சுய-பிரித்தல் மற்றும் சர்க்யூட் போர்டுகளின் சாயல் ஆகியவற்றை எவ்வாறு புரிந்துகொள்வது மற்றும் மாற்றுவது
â µ. இயக்க முறைமையை எவ்வாறு தொகுப்பது மற்றும் இடமாற்றம் செய்வது
â ¶. சுய வளர்ச்சியில் பயனர்கள் எதிர்கொள்ளும் பிரச்சனைகள், அதாவது பயனர் தனிப்பயனாக்குதல் பிரச்சனைகள்
கவனம்

2. உங்களால் உத்தரவுகளை ஏற்க முடியுமா?
திங்க்கோர் பதிலளித்தார்:
நாங்கள் வழங்கும் சேவைகள்: 1. கணினி தனிப்பயனாக்கம்; 2. கணினி தையல்; 3. ஓட்டு வளர்ச்சி; 4. ஃபார்ம்வேர் மேம்படுத்தல்; 5. வன்பொருள் திட்ட வடிவமைப்பு; 6. பிசிபி தளவமைப்பு; 7. கணினி மேம்படுத்தல்; 8. மேம்பாட்டு சூழல் கட்டுமானம்; 9. விண்ணப்ப பிழைத்திருத்த முறை; 10. சோதனை முறை. 11. மேலும் தனிப்பயனாக்கப்பட்ட சேவைகள்â ”‰

3. ஆண்ட்ராய்டு கோர் போர்டைப் பயன்படுத்தும் போது என்ன விவரங்களுக்கு கவனம் செலுத்த வேண்டும்?
எந்தவொரு தயாரிப்புக்கும், ஒரு குறிப்பிட்ட காலத்திற்குப் பிறகு, இது போன்ற சில சிறிய பிரச்சனைகள் இருக்கும். நிச்சயமாக, ஆண்ட்ராய்டு கோர் போர்டு விதிவிலக்கல்ல, ஆனால் நீங்கள் அதை சரியாக பராமரித்து பயன்படுத்தினால், விவரங்களுக்கு கவனம் செலுத்துங்கள், மேலும் பல பிரச்சனைகள் தீர்க்கப்படும். வழக்கமாக ஒரு சிறிய விவரத்திற்கு கவனம் செலுத்துங்கள், நீங்கள் உங்களுக்கு நிறைய வசதிகளை கொண்டு வரலாம்! நீங்கள் நிச்சயமாக முயற்சி செய்ய தயாராக இருப்பீர்கள் என்று நம்புகிறேன். .

முதலில், ஆண்ட்ராய்டு கோர் போர்டைப் பயன்படுத்தும் போது, ​​ஒவ்வொரு இடைமுகமும் ஏற்றுக்கொள்ளக்கூடிய மின்னழுத்த வரம்பில் நீங்கள் கவனம் செலுத்த வேண்டும். அதே நேரத்தில், இணைப்பான் மற்றும் நேர்மறை மற்றும் எதிர்மறை திசைகளின் பொருத்தத்தை உறுதி செய்யவும்.

இரண்டாவதாக, ஆண்ட்ராய்டு கோர் போர்டின் வேலைவாய்ப்பு மற்றும் போக்குவரத்து மிகவும் முக்கியமானது. இது உலர்ந்த, குறைந்த ஈரப்பதம் உள்ள சூழலில் வைக்கப்பட வேண்டும். அதே நேரத்தில், நிலையான எதிர்ப்பு நடவடிக்கைகளுக்கு கவனம் செலுத்த வேண்டியது அவசியம். இந்த வழியில், ஆண்ட்ராய்டு கோர் போர்டு சேதமடையாது. அதிக ஈரப்பதம் காரணமாக ஆண்ட்ராய்டு கோர் போர்டின் அரிப்பை இது தவிர்க்கலாம்.


மூன்றாவதாக, ஆண்ட்ராய்டு கோர் போர்டின் உட்புற பாகங்கள் ஒப்பீட்டளவில் உடையக்கூடியவை, மேலும் அதிக அடித்தல் அல்லது அழுத்தம் ஆண்ட்ராய்டு கோர் போர்டு அல்லது பிசிபி வளைவின் உள் கூறுகளுக்கு சேதத்தை ஏற்படுத்தும். அதனால். பயன்பாட்டின் போது ஆண்ட்ராய்டு கோர் போர்டு கடினமான பொருட்களால் தாக்கப்படாமல் இருக்க முயற்சி செய்யுங்கள்

4. ARM உட்பொதிக்கப்பட்ட கோர் போர்டுகளுக்கு பொதுவாக எத்தனை வகையான தொகுப்புகள் கிடைக்கின்றன?
ARM உட்பொதிக்கப்பட்ட கோர் போர்டு ஒரு மின்னணு மதர்போர்டு ஆகும், இது ஒரு PC அல்லது டேப்லெட்டின் முக்கிய செயல்பாடுகளை பேக் செய்து இணைக்கிறது. பெரும்பாலான ARM உட்பொதிக்கப்பட்ட கோர் போர்டுகள் CPU, சேமிப்பு சாதனங்கள் மற்றும் ஊசிகளை ஒருங்கிணைக்கின்றன, அவை ஒரு குறிப்பிட்ட துறையில் ஒரு கணினி சிப்பை உணர ஊசிகள் மூலம் துணைப் பின்புலத்துடன் இணைக்கப்பட்டுள்ளன. மக்கள் பெரும்பாலும் அத்தகைய அமைப்பை ஒற்றை சிப் மைக்ரோ கம்ப்யூட்டர் என்று அழைக்கிறார்கள், ஆனால் இது மிகவும் துல்லியமாக உட்பொதிக்கப்பட்ட மேம்பாட்டு தளம் என்று குறிப்பிடப்பட வேண்டும்.

கோர் போர்டு கோரின் பொதுவான செயல்பாடுகளை ஒருங்கிணைப்பதால், ஒரு கோர் போர்டு பலதரப்பட்ட பேக் பிளான்களைத் தனிப்பயனாக்கக்கூடிய பன்முகத்தன்மையைக் கொண்டுள்ளது, இது மதர்போர்டின் வளர்ச்சி செயல்திறனை பெரிதும் மேம்படுத்துகிறது. ARM உட்பொதிக்கப்பட்ட கோர் போர்டு ஒரு சுயாதீன தொகுதியாகப் பிரிக்கப்பட்டிருப்பதால், இது வளர்ச்சியின் சிரமத்தையும் குறைக்கிறது, நம்பகத்தன்மை, ஸ்திரத்தன்மை மற்றும் அமைப்பின் பராமரிப்பை அதிகரிக்கிறது, சந்தைக்கு நேரத்தை துரிதப்படுத்துகிறது, தொழில்முறை தொழில்நுட்ப சேவைகள் மற்றும் தயாரிப்பு செலவுகளை மேம்படுத்துகிறது. நெகிழ்வுத்தன்மை இழப்பு.

ARM கோர் போர்டின் மூன்று முக்கிய பண்புகள்: குறைந்த மின் நுகர்வு மற்றும் வலுவான செயல்பாடுகள், 16-பிட்/32-பிட்/64-பிட் இரட்டை அறிவுறுத்தல் தொகுப்பு மற்றும் பல கூட்டாளர்கள். சிறிய அளவு, குறைந்த மின் நுகர்வு, குறைந்த செலவு, அதிக செயல்திறன்; கட்டைவிரல் (16-பிட்)/ஏஆர்எம் (32-பிட்) இரட்டை அறிவுறுத்தல் தொகுப்பு, 8-பிட்/16-பிட் சாதனங்களுடன் இணக்கமானது; அதிக எண்ணிக்கையிலான பதிவேடுகள் பயன்படுத்தப்படுகின்றன, மேலும் அறிவுறுத்தல் செயல்படுத்தும் வேகம் வேகமாக உள்ளது; பெரும்பாலான தரவு செயல்பாடுகள் பதிவேடுகளில் முடிக்கப்படுகின்றன; முகவரி முறை நெகிழ்வான மற்றும் எளிமையானது, மற்றும் செயல்படுத்தும் திறன் அதிகமாக உள்ளது; அறிவுறுத்தல் நீளம் சரி செய்யப்பட்டது.

சிஐ நியூக்ளியர் டெக்னாலஜியின் ஏஎம்ஆர் தொடர் உட்பொதிக்கப்பட்ட கோர் போர்டு தயாரிப்புகள் ஏஆர்எம் தளத்தின் இந்த நன்மைகளை நன்கு பயன்படுத்துகின்றன. கூறுகள் CPU CPU என்பது கோர் போர்டின் மிக முக்கியமான பகுதியாகும், இது எண்கணித அலகு மற்றும் கட்டுப்படுத்தியால் ஆனது. RK3399 கோர் போர்டு ஒரு கணினியை ஒரு நபருடன் ஒப்பிட்டுப் பார்த்தால், CPU அவரது இதயம், அதன் முக்கிய பங்கை இதிலிருந்து காணலாம். எந்த வகையான CPU இருந்தாலும், அதன் உள் கட்டமைப்பை மூன்று பகுதிகளாக சுருக்கலாம்: கட்டுப்பாட்டு அலகு, தர்க்க அலகு மற்றும் சேமிப்பு அலகு.

கணினியின் பல்வேறு பகுதிகளின் ஒருங்கிணைந்த வேலையை பகுப்பாய்வு செய்ய, தீர்ப்பளிக்க, கணக்கிட மற்றும் கட்டுப்படுத்த இந்த மூன்று பகுதிகளும் ஒன்றோடொன்று ஒருங்கிணைக்கின்றன.

நினைவகம் நினைவகம் என்பது நிரல்களையும் தரவையும் சேமிக்கப் பயன்படும் ஒரு அங்கமாகும். ஒரு கணினியைப் பொறுத்தவரை, நினைவகத்துடன் மட்டுமே அது இயல்பான செயல்பாட்டை உறுதி செய்ய நினைவக செயல்பாட்டைக் கொண்டிருக்க முடியும். சேமிப்பகத்தில் பல வகைகள் உள்ளன, அவை அவற்றின் பயன்பாட்டிற்கு ஏற்ப பிரதான சேமிப்பு மற்றும் துணை சேமிப்பு என பிரிக்கலாம். பிரதான சேமிப்பு உள் சேமிப்பு என்றும் அழைக்கப்படுகிறது (நினைவகம் என குறிப்பிடப்படுகிறது), துணை சேமிப்பு வெளிப்புற சேமிப்பு என்றும் அழைக்கப்படுகிறது (வெளிப்புற சேமிப்பு என குறிப்பிடப்படுகிறது). வெளிப்புற சேமிப்பு என்பது பொதுவாக காந்த ஊடகங்கள் அல்லது ஆப்டிகல் டிஸ்க்குகள், ஹார்ட் டிஸ்க்குகள், ஃப்ளாப்பி டிஸ்க்குகள், டேப்புகள், சிடிக்கள் போன்றவை, இது தகவல்களை நீண்ட நேரம் சேமிக்க முடியும் மற்றும் தகவல்களைச் சேமிக்க மின்சாரத்தை நம்பாது, ஆனால் இயந்திரக் கூறுகளால் இயக்கப்படுகிறது, CPU யை விட வேகம் மிகவும் மெதுவாக உள்ளது.

நினைவகம் மதர்போர்டில் உள்ள சேமிப்பு கூறுகளைக் குறிக்கிறது. இது CPU நேரடியாக தொடர்புகொள்ளும் மற்றும் தரவைச் சேமிக்கப் பயன்படுத்தும் கூறு ஆகும். இது தற்போது பயன்பாட்டில் உள்ள தரவு மற்றும் நிரல்களை சேமிக்கிறது (அதாவது செயல்பாட்டில்). அதன் இயற்பியல் சாரம் ஒன்று அல்லது அதற்கு மேற்பட்ட குழுக்கள். தரவு உள்ளீடு மற்றும் வெளியீடு மற்றும் தரவு சேமிப்பு செயல்பாடுகளுடன் ஒரு ஒருங்கிணைந்த சுற்று. நினைவகம் தற்காலிகமாக நிரல்களையும் தரவையும் சேமிக்க மட்டுமே பயன்படுத்தப்படுகிறது. மின்சாரம் நிறுத்தப்பட்டாலோ அல்லது மின்சாரம் செயலிழந்தாலோ, அதில் உள்ள புரோகிராம்கள் மற்றும் தரவு இழக்கப்படும்.

கோர் போர்டுக்கும் கீழ் போர்டுக்கும் இடையிலான இணைப்பிற்கு மூன்று விருப்பங்கள் உள்ளன: போர்டு-டு-போர்டு கனெக்டர், தங்க விரல் மற்றும் முத்திரை துளை. போர்டு-டு-போர்டு இணைப்பு தீர்வு ஏற்றுக்கொள்ளப்பட்டால், நன்மை: எளிதாக செருகுவது மற்றும் அவிழ்ப்பது. ஆனால் பின்வரும் குறைபாடுகள் உள்ளன: 1. மோசமான நில அதிர்வு செயல்திறன். போர்டு-டு-போர்டு இணைப்பான் அதிர்வு மூலம் எளிதில் தளர்த்தப்படுகிறது, இது வாகன தயாரிப்புகளில் கோர் போர்டின் பயன்பாட்டைக் கட்டுப்படுத்தும். கோர் போர்டை சரிசெய்ய, பசை விநியோகித்தல், திருகுதல், சாலிடரிங் செப்பு கம்பி, பிளாஸ்டிக் கிளிப்புகளை நிறுவுதல் மற்றும் கவச அட்டையை கட்டுதல் போன்ற முறைகள் பயன்படுத்தப்படலாம். இருப்பினும், அவை ஒவ்வொன்றும் வெகுஜன உற்பத்தியின் போது பல குறைபாடுகளை வெளிப்படுத்தும், இதன் விளைவாக குறைபாடு விகிதம் அதிகரிக்கும்.

2. மெல்லிய மற்றும் ஒளி தயாரிப்புகளுக்கு பயன்படுத்த முடியாது. கோர் போர்டுக்கும் கீழ் தட்டுக்கும் இடையிலான தூரம் குறைந்தது 5 மிமீ ஆக அதிகரித்துள்ளது, மேலும் மெல்லிய மற்றும் லேசான தயாரிப்புகளை உருவாக்க அத்தகைய கோர் போர்டைப் பயன்படுத்த முடியாது.

3. செருகுநிரல் செயல்பாடு PCBA க்கு உள் சேதத்தை ஏற்படுத்தும். கோர் போர்டின் பரப்பளவு மிகப் பெரியது. கோர் போர்டை நாம் வெளியே இழுக்கும்போது, ​​முதலில் ஒரு பக்கத்தை பலத்துடன் தூக்கி, பின் மறுபுறத்தை வெளியே இழுக்க வேண்டும். இந்த செயல்பாட்டில், கோர் போர்டு பிசிபியின் சிதைவு தவிர்க்க முடியாதது, இது வெல்டிங்கிற்கு வழிவகுக்கும். புள்ளி விரிசல் போன்ற உள் காயங்கள். விரிசல் சாலிடர் மூட்டுகள் குறுகிய காலத்தில் பிரச்சினைகளை ஏற்படுத்தாது, ஆனால் நீண்ட கால பயன்பாட்டில், அதிர்வு, ஆக்சிஜனேற்றம் மற்றும் பிற காரணங்களால் அவை படிப்படியாக மோசமாக தொடர்பு கொள்ளப்படலாம், திறந்த சுற்று உருவாகி கணினி செயலிழப்பை ஏற்படுத்தும்.

4. இணைப்பு வெகுஜன உற்பத்தியின் குறைபாடு விகிதம் அதிகமாக உள்ளது. நூற்றுக்கணக்கான ஊசிகளுடன் கூடிய பலகை-க்கு-பலகை இணைப்பிகள் மிக நீளமாக உள்ளன, மேலும் இணைப்பு மற்றும் PCB க்கு இடையில் சிறிய பிழைகள் குவியும். வெகுஜன உற்பத்தியின் போது ரிஃப்ளோ சாலிடரிங் கட்டத்தில், பிசிபி மற்றும் இணைப்பாளருக்கு இடையில் உள் அழுத்தம் உருவாகிறது, மேலும் இந்த உள் அழுத்தம் சில நேரங்களில் பிசிபியை இழுத்து சிதைக்கிறது.

5. வெகுஜன உற்பத்தியின் போது சோதனை செய்வதில் சிரமம். 0.8 மிமீ பிட்ச் கொண்ட போர்டு-டு-போர்டு கனெக்டர் பயன்படுத்தப்பட்டாலும் கூட, ஒரு டிம்பிள் மூலம் நேரடியாக கனெக்டரைத் தொடர்புகொள்வது இன்னும் சாத்தியமற்றது, இது சோதனை சாதனத்தின் வடிவமைப்பு மற்றும் உற்பத்திக்கு சிரமங்களைக் கொண்டுவருகிறது. சமாளிக்க முடியாத சிரமங்கள் இல்லை என்றாலும், அனைத்து சிரமங்களும் இறுதியில் செலவின் அதிகரிப்பாக வெளிப்படும், மேலும் கம்பளி ஆடுகளிலிருந்து வர வேண்டும்.

தங்க விரல் கரைசல் ஏற்றுக்கொள்ளப்பட்டால், நன்மைகள்: 1. பிளக் மற்றும் பிளக்கிற்கு மிகவும் வசதியானது. 2. தங்க விரல் தொழில்நுட்பத்தின் விலை வெகுஜன உற்பத்தியில் மிகவும் குறைவாக உள்ளது.

தீமைகள் பின்வருமாறு: 1. தங்க விரல் பகுதி மின்மயமாக்கப்பட்ட தங்கமாக இருக்க வேண்டும் என்பதால், வெளியீடு குறைவாக இருக்கும்போது தங்க விரல் செயல்முறையின் விலை மிகவும் விலை உயர்ந்தது. மலிவான பிசிபி தொழிற்சாலையின் உற்பத்தி செயல்முறை போதுமானதாக இல்லை. பலகைகளில் பல சிக்கல்கள் உள்ளன மற்றும் தயாரிப்பு தரத்திற்கு உத்தரவாதம் அளிக்க முடியாது. 2. போர்டு-டு-போர்டு இணைப்பிகள் போன்ற மெல்லிய மற்றும் ஒளி தயாரிப்புகளுக்கு இதைப் பயன்படுத்த முடியாது. 3. கீழே உள்ள பலகைக்கு உயர்தர நோட்புக் கிராபிக்ஸ் கார்டு ஸ்லாட் தேவை, இது பொருளின் விலையை அதிகரிக்கிறது.

முத்திரை துளை திட்டம் ஏற்றுக்கொள்ளப்பட்டால், தீமைகள்: 1. பிரிப்பது கடினம். 2. கோர் போர்டு பகுதி மிகப் பெரியது, மற்றும் ரிஃப்ளோ சாலிடரிங்கிற்குப் பிறகு சிதைவு ஏற்படும் அபாயம் உள்ளது, மேலும் கீழே உள்ள போர்டுக்கு கையேடு சாலிடரிங் தேவைப்படலாம். முதல் இரண்டு திட்டங்களின் அனைத்து குறைபாடுகளும் இப்போது இல்லை.

5. கோர் போர்டின் டெலிவரி நேரத்தை என்னிடம் கூறுவீர்களா?
திங்க்கோர் பதிலளித்தார்: சிறிய தொகுதி மாதிரி ஆர்டர்கள், கையிருப்பு இருந்தால், பணம் மூன்று நாட்களுக்குள் அனுப்பப்படும். பெரிய அளவிலான ஆர்டர்கள் அல்லது தனிப்பயனாக்கப்பட்ட ஆர்டர்கள் சாதாரண சூழ்நிலைகளில் 35 நாட்களுக்குள் அனுப்பப்படும்
