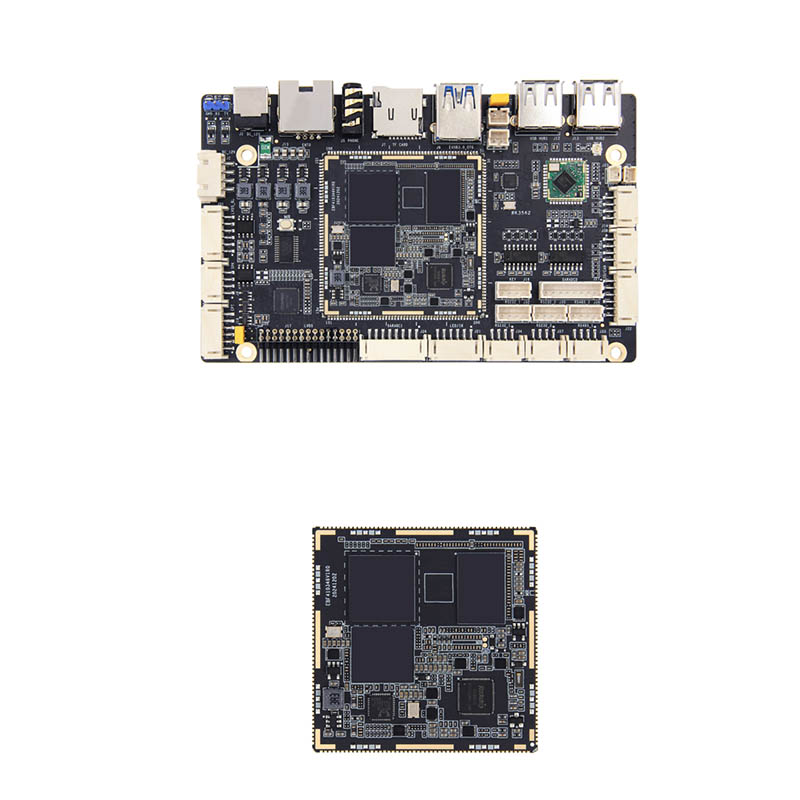

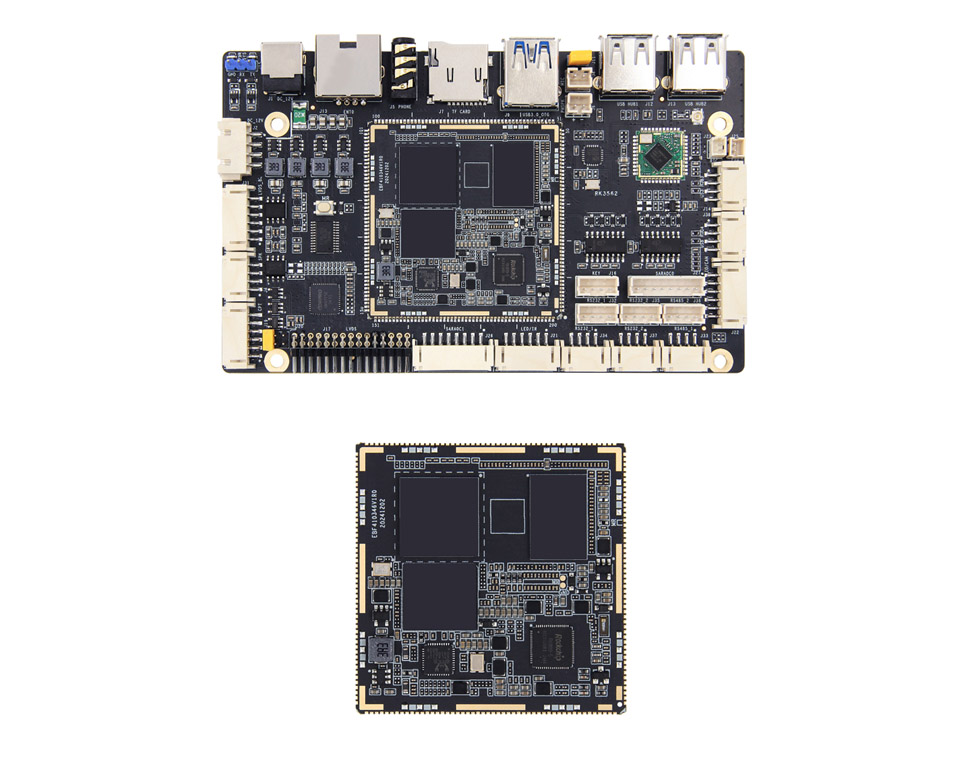

RK3562J மேம்பாட்டு வாரியம்

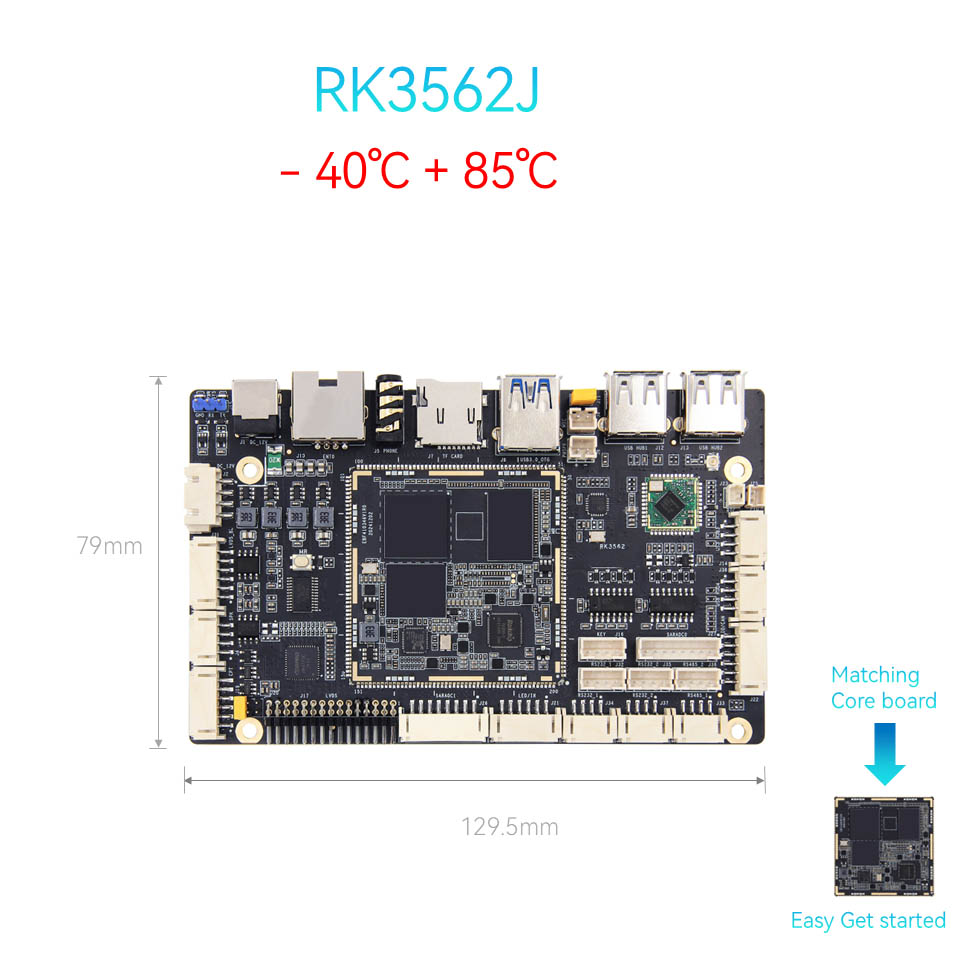

திங்க்கோர் தொழில்நுட்பம் RK3562J மேம்பாட்டு வாரியம் தொழில்துறை -தர சில்லுகளைப் பயன்படுத்துகிறது, -40 ° C முதல் 85 ° C வரை இயக்க வெப்பநிலை வரம்பில் நீண்ட காலமாக செயல்பட முடியும், வெளிப்புற விளம்பர இயந்திரங்கள், ஷாப்பிங் மால்களில் காட்சி உபகரணங்கள் மற்றும் பிற பொது இடங்கள் போன்ற பல்வேறு சிக்கலான சூழல்களில் வணிக காட்சி பயன்பாடுகளின் தேவைகளைப் பூர்த்தி செய்ய முடியும்.

முக்கிய அம்சங்கள்:

உயர் செயல்திறன் SOC: ராக்ஷிப் RK3562J குவாட் கோர் கோர்டெக்ஸ்-ஏ 55 @ 1.8GHz, டிஜிட்டல் சிக்னேஜ், ஸ்மார்ட் சில்லறை மற்றும் தொழில்துறை கட்டுப்பாட்டுக்கு ஏற்றது.

● பணக்கார இடைமுகங்கள்: அல்ட்ரா-குறைந்த தாமதம் இணைப்பிற்கு MIPI CSI/DSI + LVDS, அதிவேக யூ.எஸ்.பி 3.0, மற்றும் வைஃபை 6 வழியாக இரட்டை விளக்க ஆதரவு.

Open திறந்த மூல வடிவமைப்பு: திறந்த மூல துணை பேஸ்போர்டு பிசிபி மூல கோப்பு மற்றும் விரைவான தனிப்பயனாக்கத்திற்கு எஸ்.டி.கே வழங்கப்பட்டது.

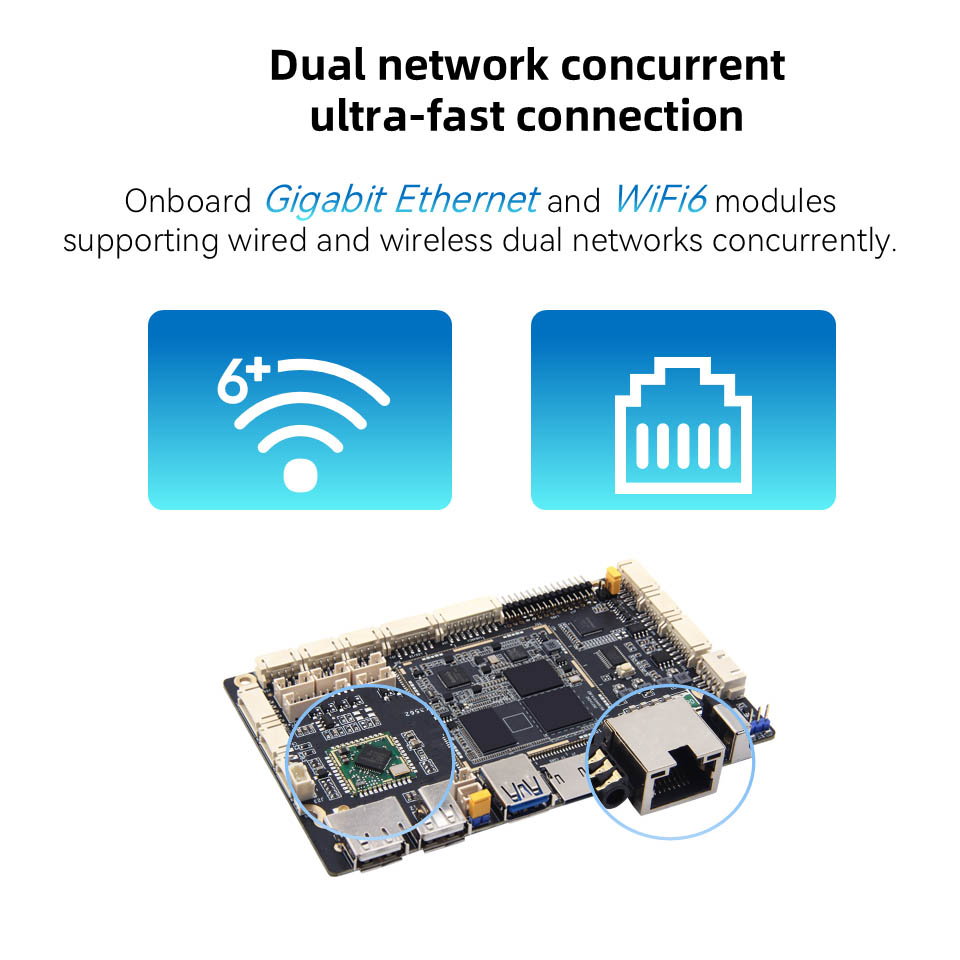

● கிகாபிட் ஈதர்நெட் போர்ட்: கிகாபிட் ஈதர்நெட் போர்ட் வணிக காட்சி பலகைகள் மற்றும் பிற உபகரணங்களுக்கு திறமையான, நிலையான மற்றும் நெகிழ்வான பிணைய ஆதரவை வழங்க முடியும்

● வணிக-தர நம்பகத்தன்மை: நிலையான Android/Linux ஆதரவு, 24/7 டிஜிட்டல் சிக்னேஜ் மற்றும் AIOT எட்ஜ் சாதனங்களுக்கு வடிவமைக்கப்பட்டுள்ளது.

Support அதிகாரப்பூர்வ ஆதரவு பிரதான இயக்க முறைமை படங்கள்: ஆண்ட்ராய்டு, டெபியன் மற்றும் உபுண்டு போன்றவை 6 க்கும் மேற்பட்ட வெவ்வேறு பயன்பாட்டு சூழல்களுக்கு பயன்படுத்தப்படலாம்.

எங்களை ஏன் தேர்வு செய்ய வேண்டும்?

திறந்த மூல வன்பொருள்: பேஸ்போர்டை சுதந்திரமாக மாற்றவும்-உரிம தடைகள் இல்லை.

தொழில்நுட்ப ஆதரவு: OEM/ODM ஒருங்கிணைப்புகளுக்கான வளர்ச்சி மற்றும் உதவியை துரிதப்படுத்த உதவும் ஆன்லைன் தொழில்நுட்ப ஆதரவு.

செலவு குறைந்த: போட்டியாளர்களைக் காட்டிலும் சந்தைக்கு வேகமான நேரத்துடன் தயாராக இருக்கும் தீர்வு.

பயன்பாடுகள்: ஊடாடும் கியோஸ்க்கள், விளம்பர பிளேயர்கள், நேரடி ஸ்ட்ரீமிங் பெட்டிகள், வணிக காட்சி ஆல் இன் ஒன் விளம்பரம், நேரடி ஒளிபரப்பு இயந்திரம்

தயாரிப்பு அளவுருக்கள்:

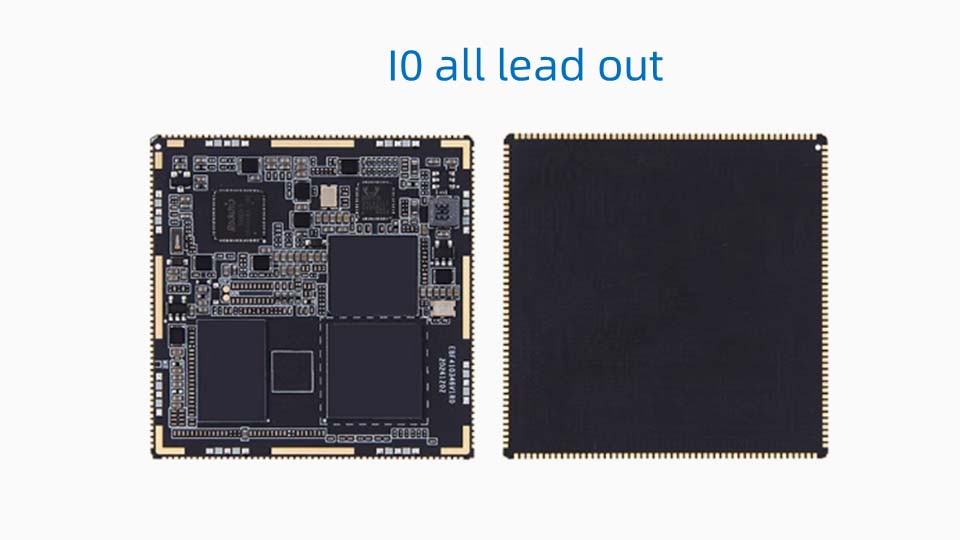

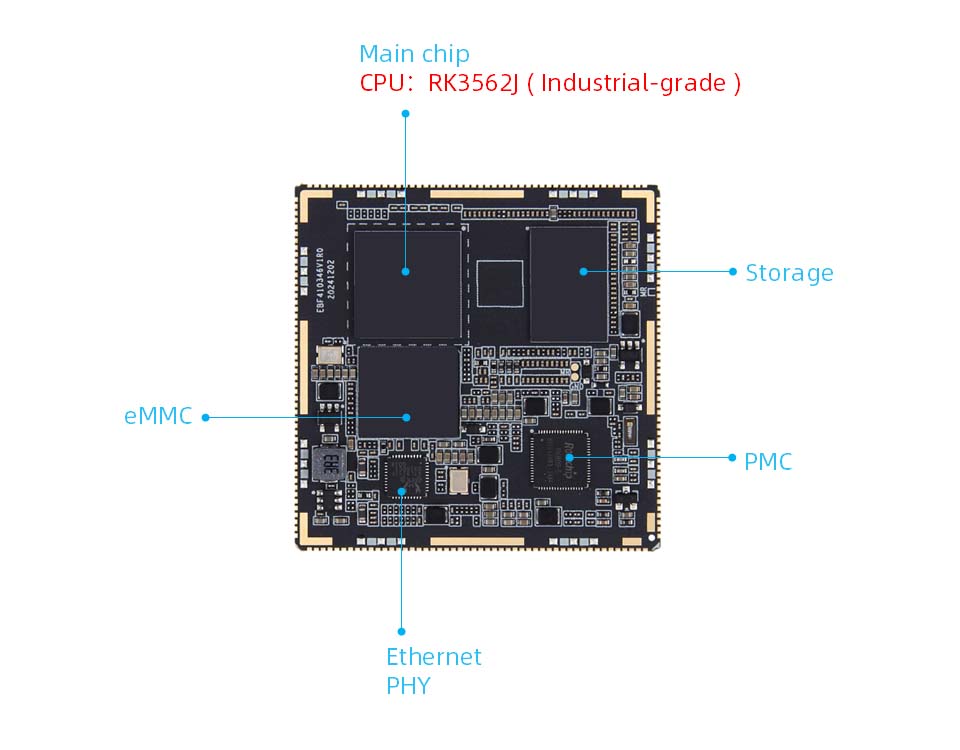

RK3562J கோர் போர்டு வன்பொருள் உள்ளமைவு

Sip பிரதான சிப்

மாதிரி: RK3562/RK3562J

CPU: குவாட் கோர் கோர்டெக்ஸ்-ஏ 53, 2.0GHz வரை

ஜி.பீ.யூ: மாலி-ஜி 52

NPU: 1TOPS கணினி சக்தி (தொழில்துறை தர RK3562J NPU இல்லாமல்)

● நினைவகம்: 1/2/4/8 ஜிபி, எல்பிடிஆர் 4/4 எக்ஸ் (தனிப்பயனாக்கக்கூடியது)

● சேமிப்பிடம்: 8/32/64/128 ஜிபி, ஈ.எம்.எம்.சி (தனிப்பயனாக்கக்கூடியது)

● இடைமுகம்: முத்திரை துளை இடைமுகம், 10 முழு தடங்கள்

● பிசிபி: 8 அடுக்குகள், கருப்பு மூழ்கியது தங்க வடிவமைப்பு

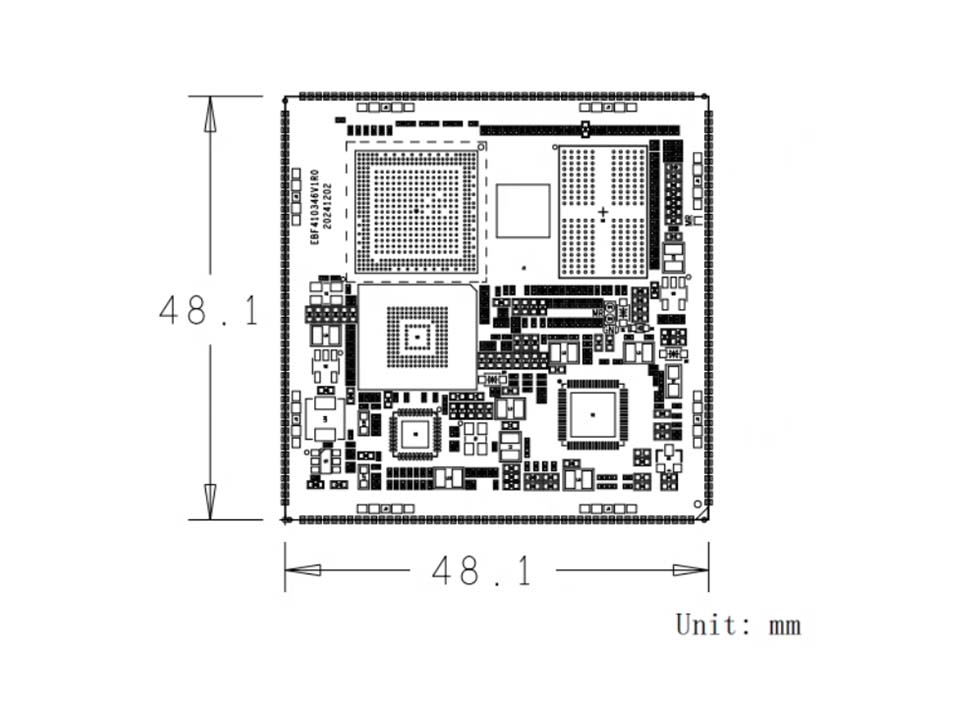

● அளவு: 48.1*48.1 மிமீ

சிக்னல் ஊசிகள்

● IO: 1 வேறுபட்ட கடிகாரம், 3 பொத்தான் ஊசிகள் மற்றும் 1 சக்தி கட்டுப்பாட்டு முள் உள்ளிட்ட 86 GPIO ஊசிகள்

● நெட்வொர்க் போர்ட்: 1 கிகாபிட் ஈதர்நெட்

● சீரியல் போர்ட்: 10

C 12 சி: 6

● SPI: 3

● கேன்: 2

AD ADC: 13

● PWM: 15

● 12 கள்: 2

● USB3.0 OTG: 1

● USB2.0 ஹோஸ்ட்: 1

● கேமரா: Mipics12Lane*4

● SDMMC: 2

● SPK: 1

Oud ஆடியோ வெளியீடு: 1

MiC மைக்: 1

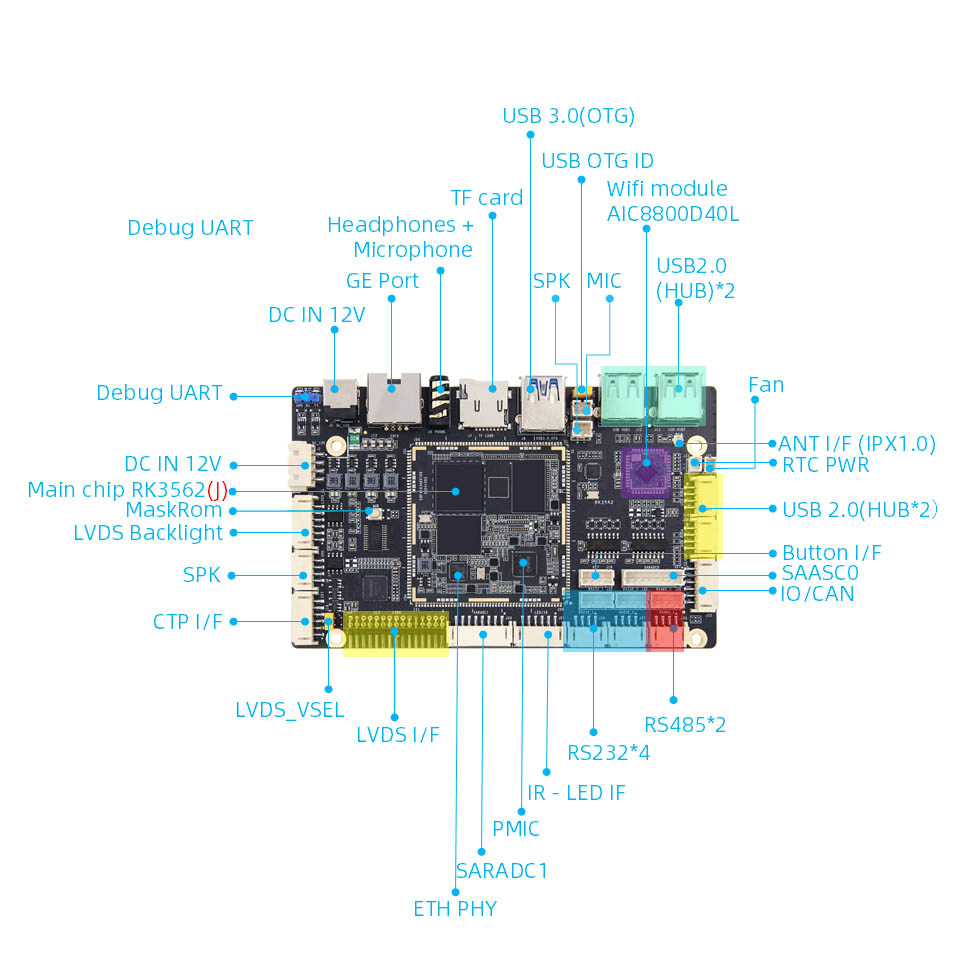

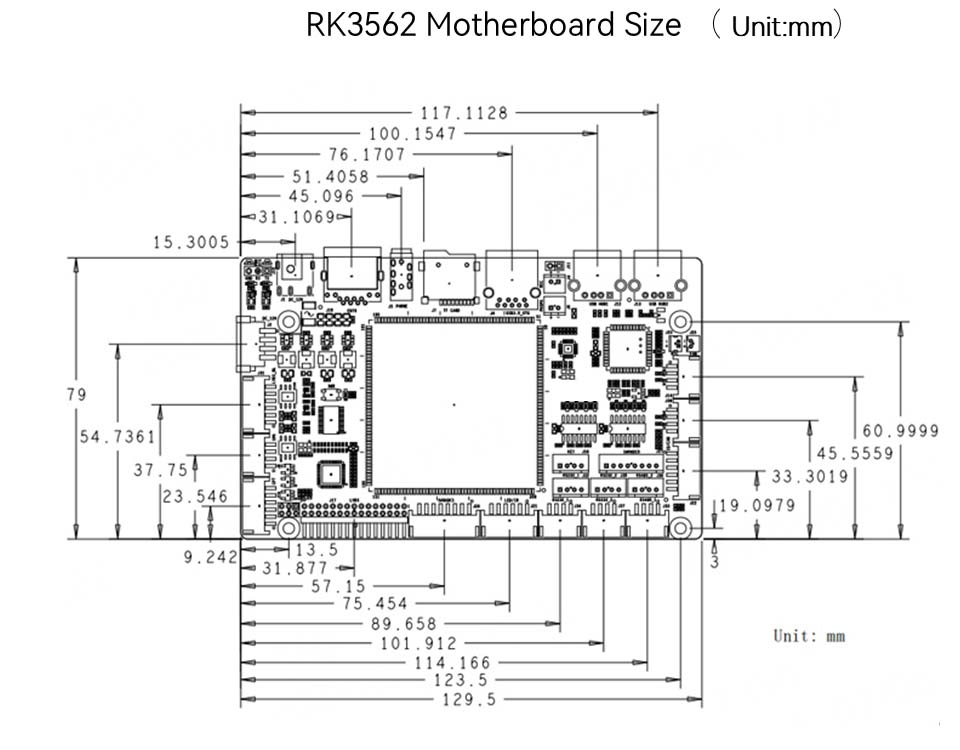

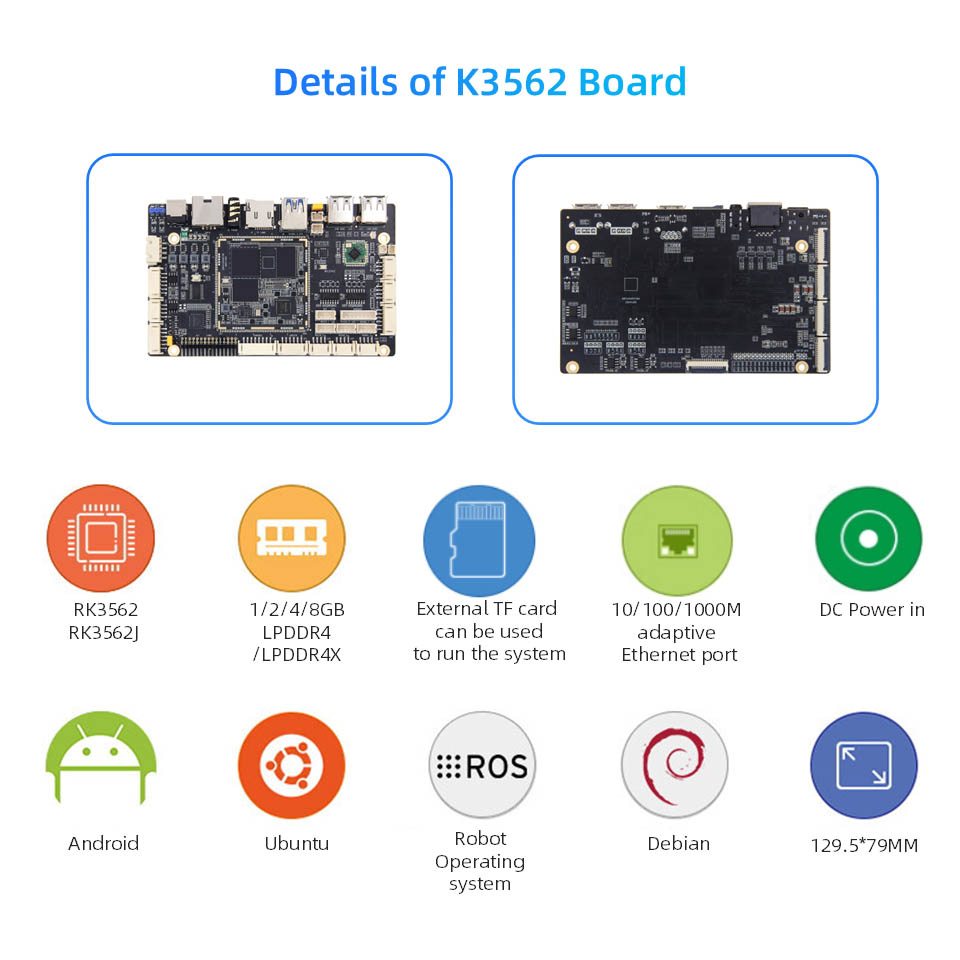

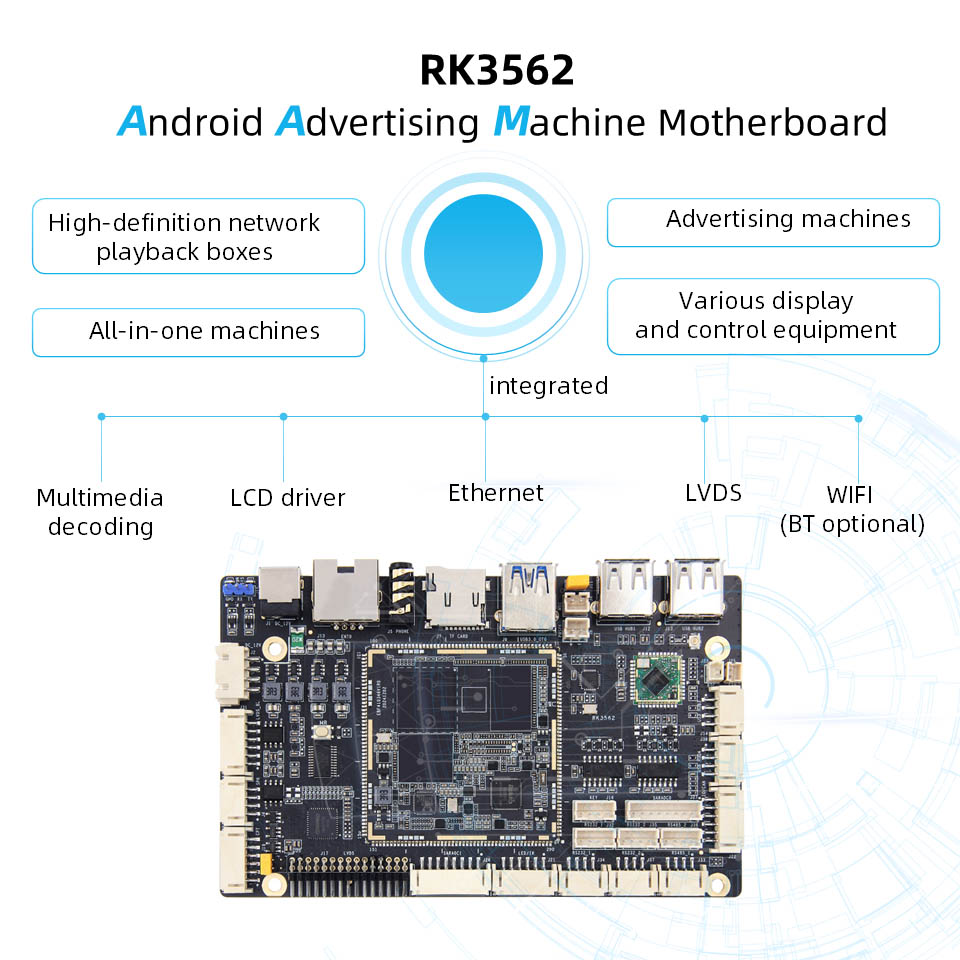

RK3562J மதர்போர்டு வன்பொருள் உள்ளமைவு

Sip பிரதான சிப்:

மாதிரி: RK3562/RK3562JCPU: குவாட் கோர் கார்டெக்ஸ்-ஏ 53, 2.0GHZGPU வரை முக்கிய அதிர்வெண்: MALI-G52NPU: 1TOPS கணினி சக்தி (தொழில்துறை-தர RK3562J NPU இல்லாமல்)

● நினைவகம்: 1/2/4/8 ஜிபி, எல்பிடிஆர் 4/4 எக்ஸ் (தனிப்பயனாக்கக்கூடியது)

● சேமிப்பிடம்: 8/32/64/128 ஜிபி, ஈ.எம்.எம்.சி (தனிப்பயனாக்கக்கூடியது)

Inter பவர் இடைமுகம்: DC 12V@2A DC உள்ளீடு

● ஈதர்நெட்: கிகாபிட் நெட்வொர்க் போர்ட்*1, 10/100/1000mbps தரவு பரிமாற்ற வீதத்தை ஆதரிக்கிறது

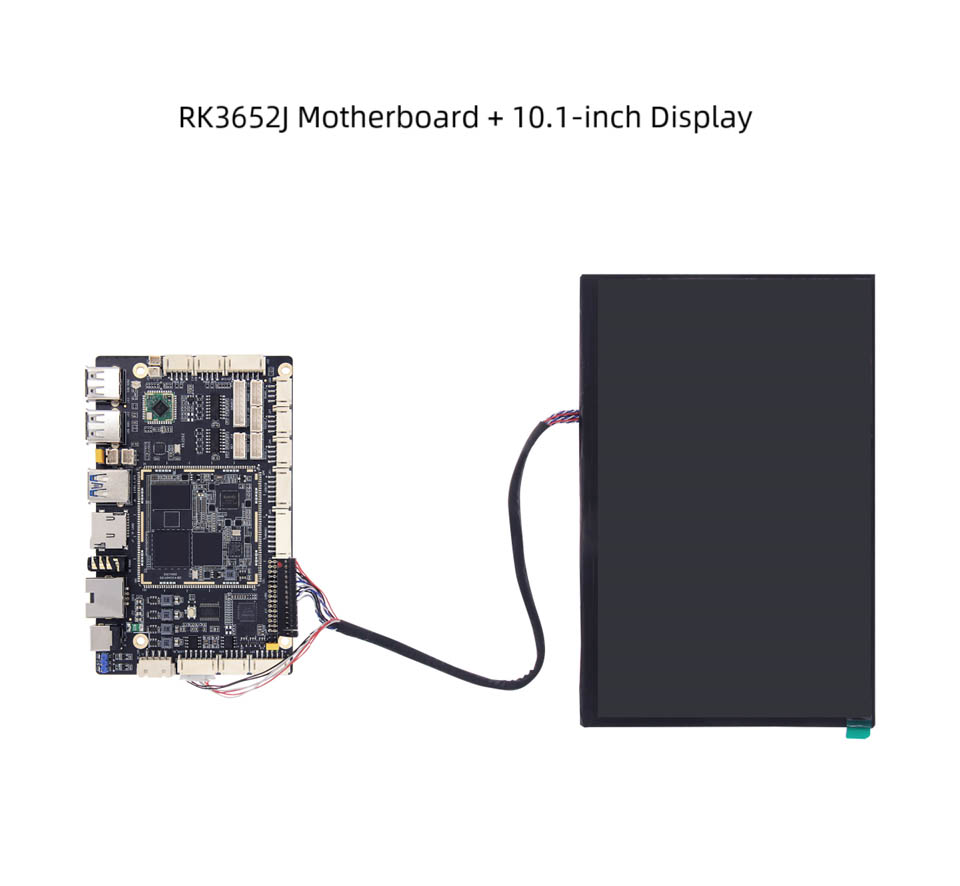

● எல்விடிஎஸ்: 2*15 பிஇன் எல்விடிஎஸ் திரை இடைமுகம்*1

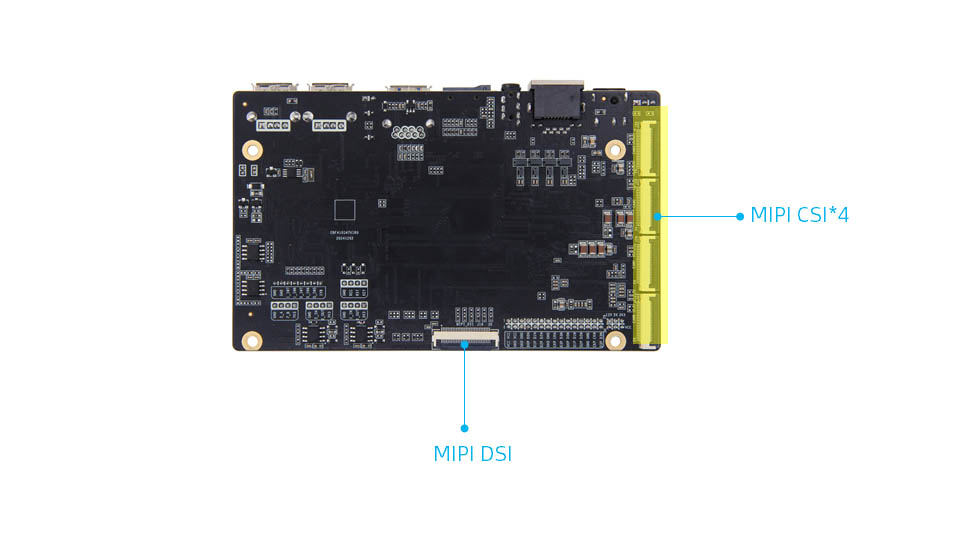

Mi எம்ஐபிஐ-டிஎஸ்ஐ: எம்ஐபிஐ திரை இடைமுகம்*1, மிப்பிட்ஸ் மற்றும் எல்விடிஎஸ் இடைமுகம் மீண்டும் பயன்படுத்தப்படுகின்றன, மேலும் இயல்புநிலை எல்விடிஎஸ் திரையுடன் இணைப்பது. மிப்பிட்சியுடன் இணைக்க நீங்கள் தேர்வுசெய்தால், நீங்கள் மின்தடையத்தை மாற்ற வேண்டும்

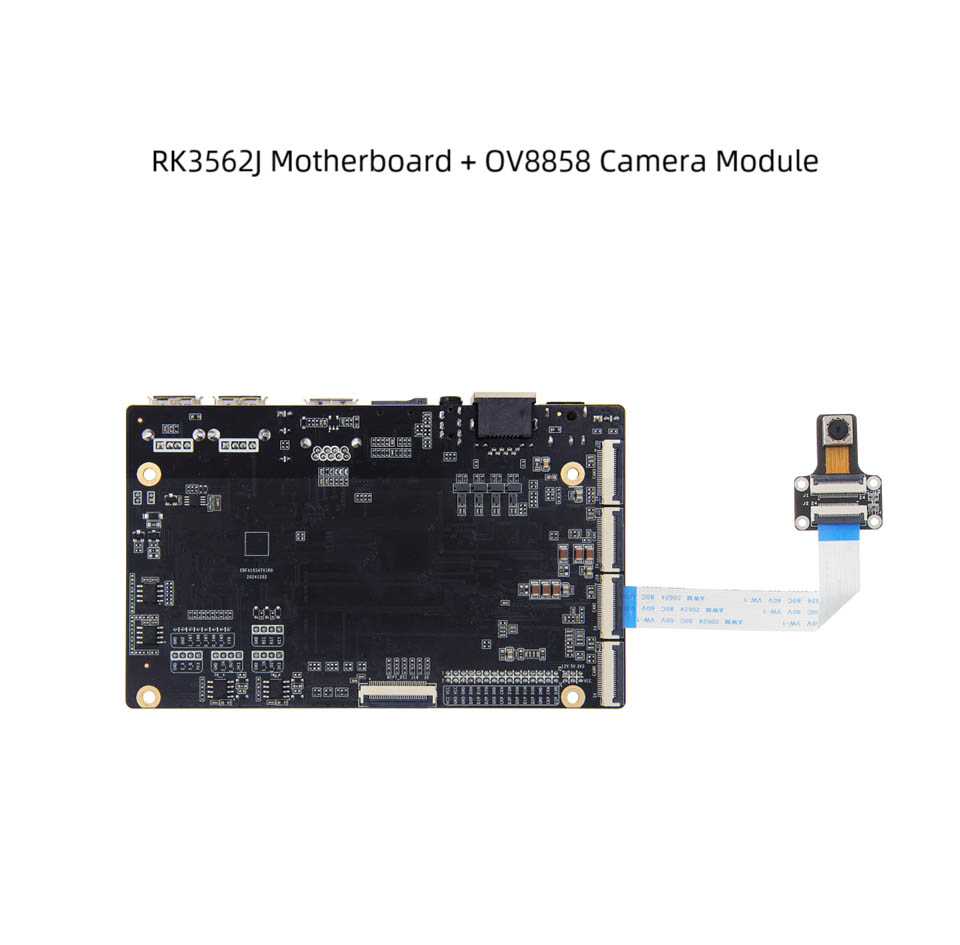

MIPI-CSI: MIPI கேமரா இடைமுகம்*4, கடையின் IMX415/OV8858 கேமராவில் செருகப்படலாம் (இயல்புநிலை சேர்க்கை OV8858 கேமரா)

● கொள்ளளவு தொடுதிரை: எல்விடிஎஸ் தொடுதிரை இடைமுகம்*1

● எல்சிடி பின்னொளி: எல்விடிஎஸ் பின்னொளி இடைமுகம்*1

● திரை சக்தி இடைமுகம்: எல்விடிஎஸ் மின்னழுத்த தேர்வு இடைமுகம்*1

USB2.0: யூ.எஸ்.பி ஹப் இடைமுகம்*4

USB3.0: USB OTG இடைமுகம்*1, இயல்புநிலை என்பது சாதன முறை, ஜம்பர் தொப்பி மூலம் பயன்முறையைத் தேர்ந்தெடுக்கலாம்

● வைஃபை: உள் வைஃபை 6 தொகுதி, மாதிரி: AIC8800D40L

Card டிஎஃப் கார்டு வைத்திருப்பவர்: 512 ஜிபி வரை கணினியைத் தொடங்க மைக்ரோ எஸ்டி (டிஎஃப்) கார்டை ஆதரிக்கவும்
